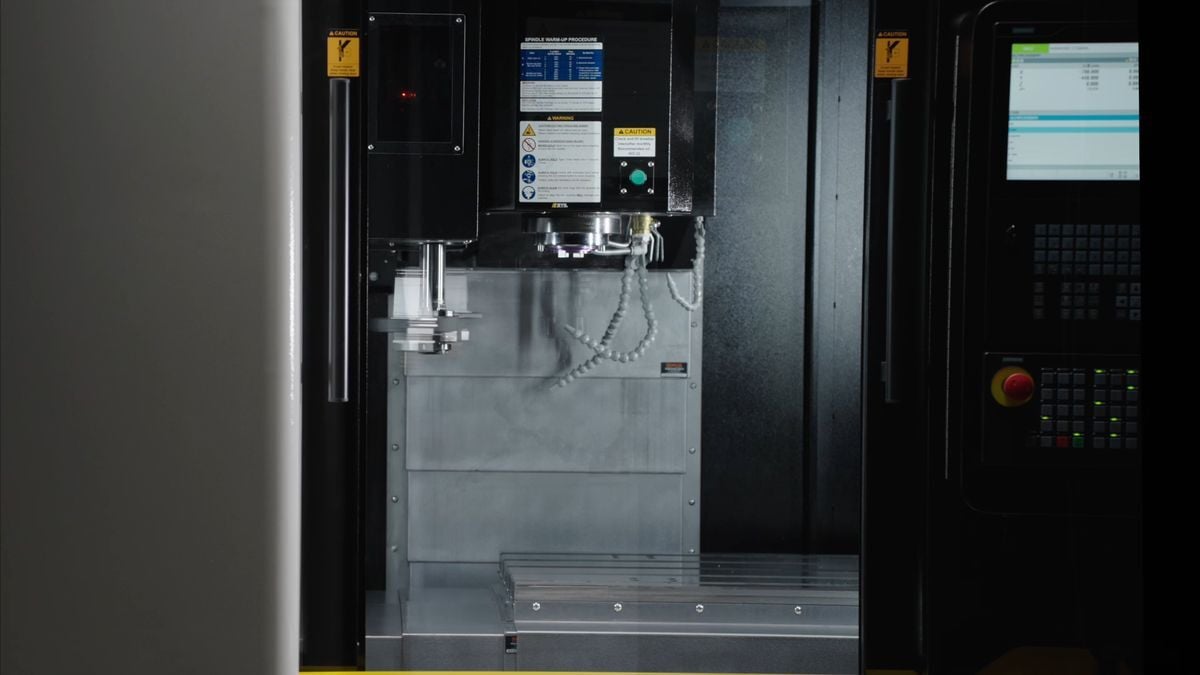

Mozgástartomány
Hosszirányú X
760 mm
Keresztirányú Y
500 mm
Fejszán Z
500 mm
Orsóvég és asztalfelület közötti távolság
100–600 mm
Orsó és oszlopfelület közötti távolság
530 mm

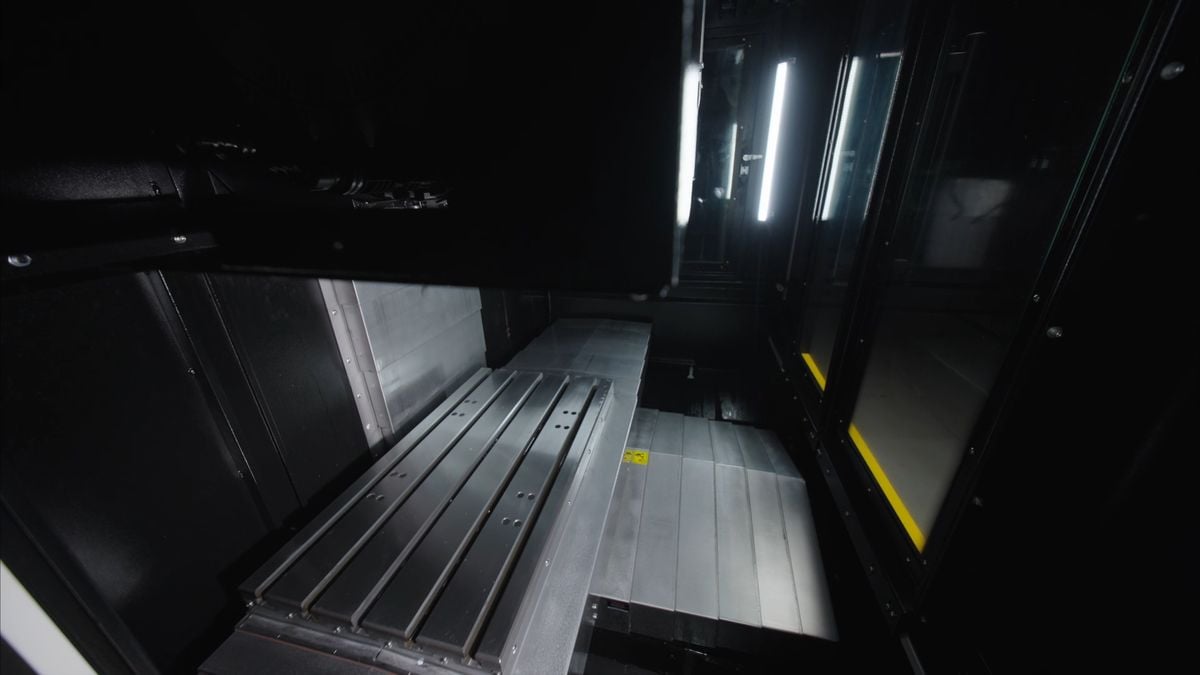

Asztal
Munkafelület
860×500 mm
T-hornyok (darabszám × méret × távolság)
5×18×100 mm
Max. asztalterhelés
500 kg

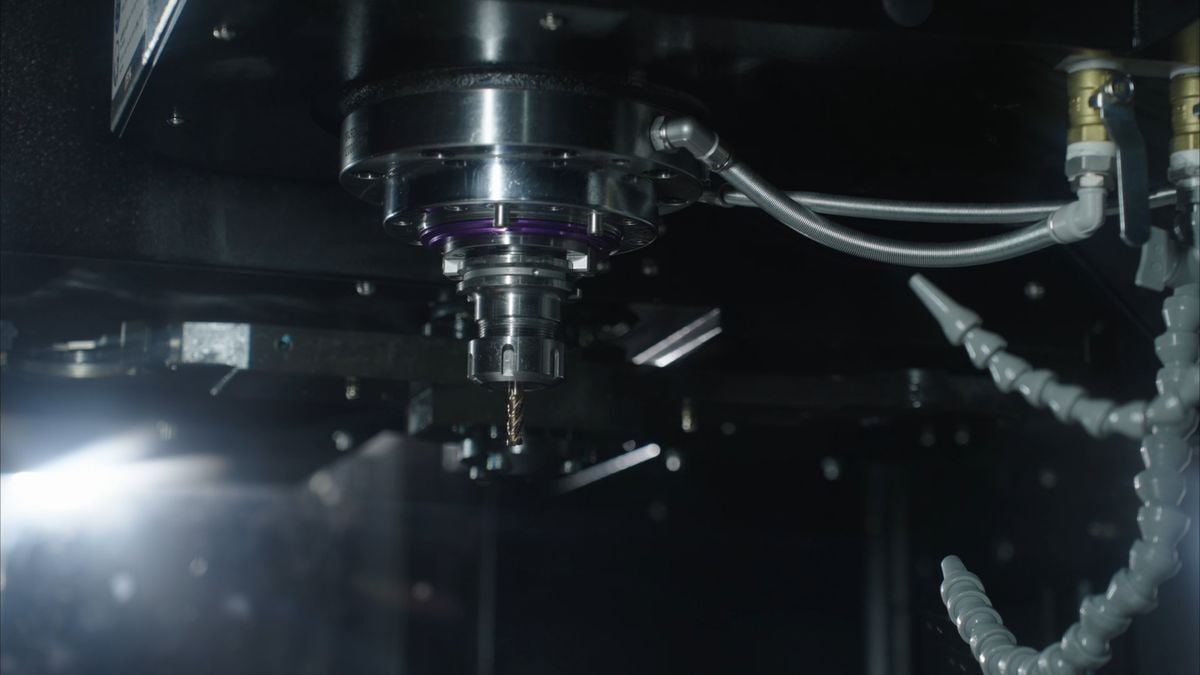

Orsó
Orsókúp
BT40
Orsófordulatszám
10 000 ford./perc (12 000 ford./perc opcionálisan)
Hajtásmód
Szíjhajtás/Közvetlen típus

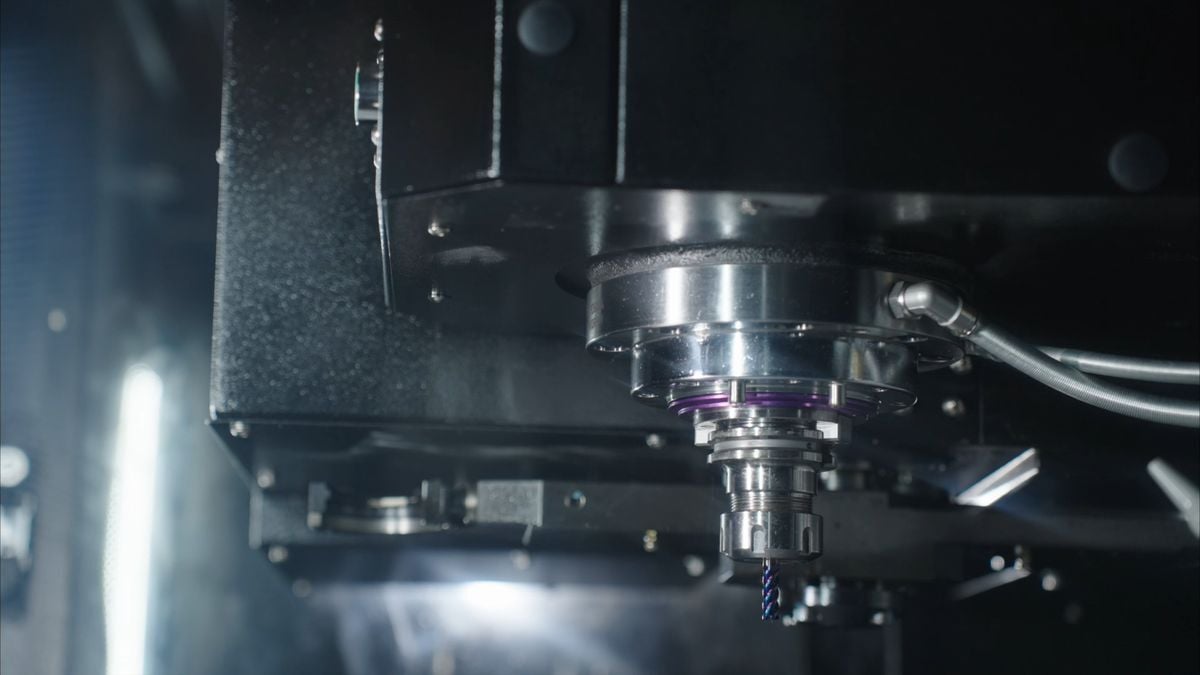

Előtolás
Megmunkálási előtolás
10 000 mm/perc
Gyorsjárat
30 000 mm/perc

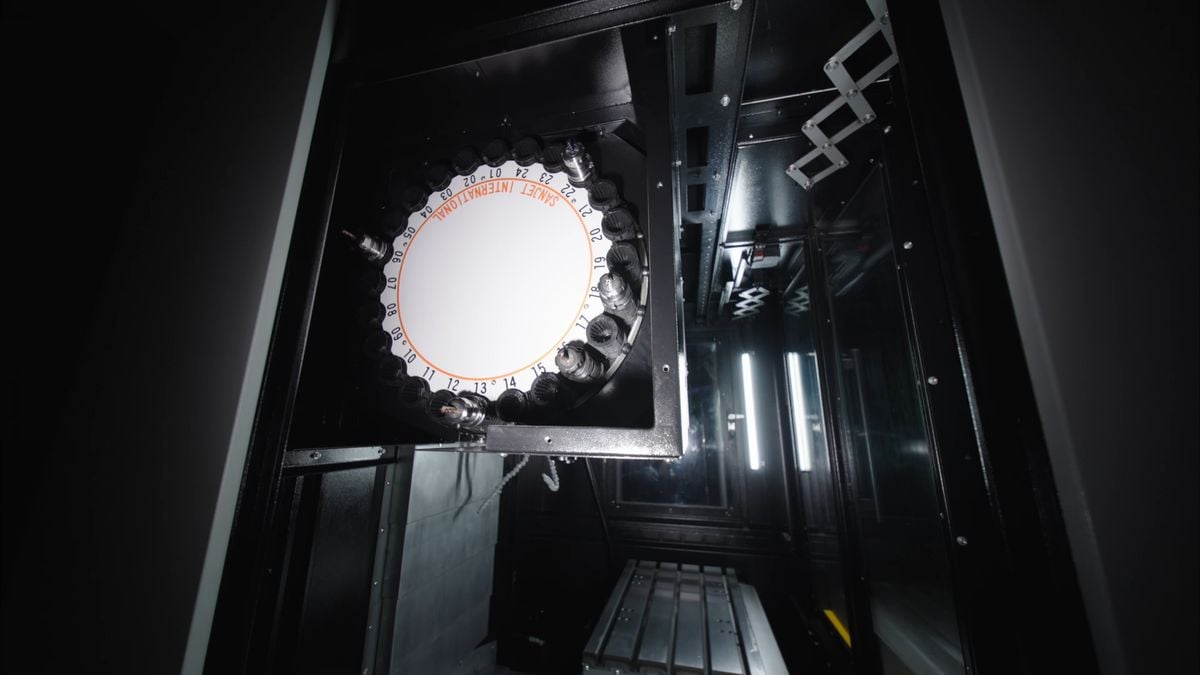

Automata szerszámváltó
Szerszámtartó
Karos típus
Szerszámtár kapacitása
24 db
Max. szerszámátmérő
125 mm
Max. szerszámhossz
240 mm
Max. szerszámsúly
7 kg
Szerszám–szerszám csereidő
2,0 s

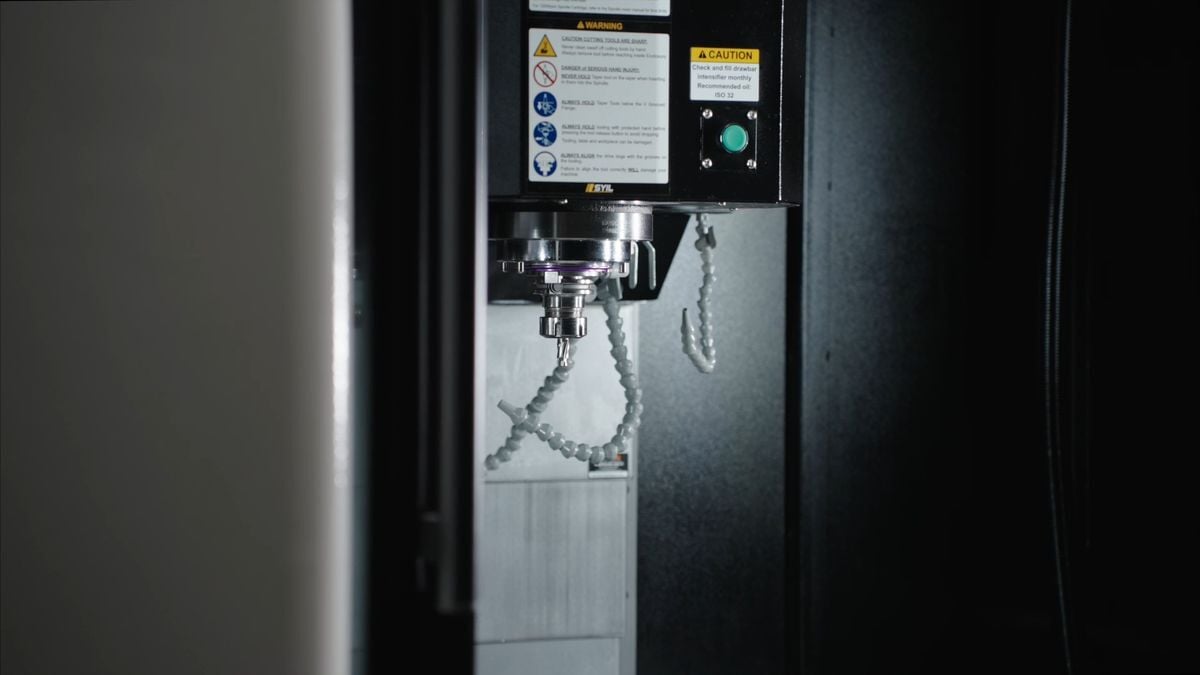

Motorok
Orsómotor teljesítmény
11/17 kW
Hajtómotorok X, Y, Z tengely
3,9/3,9/5,9 kW
Általános
Alapterület (H×Sz×M)
1850×2245×2800 mm
Súly
6000 kg

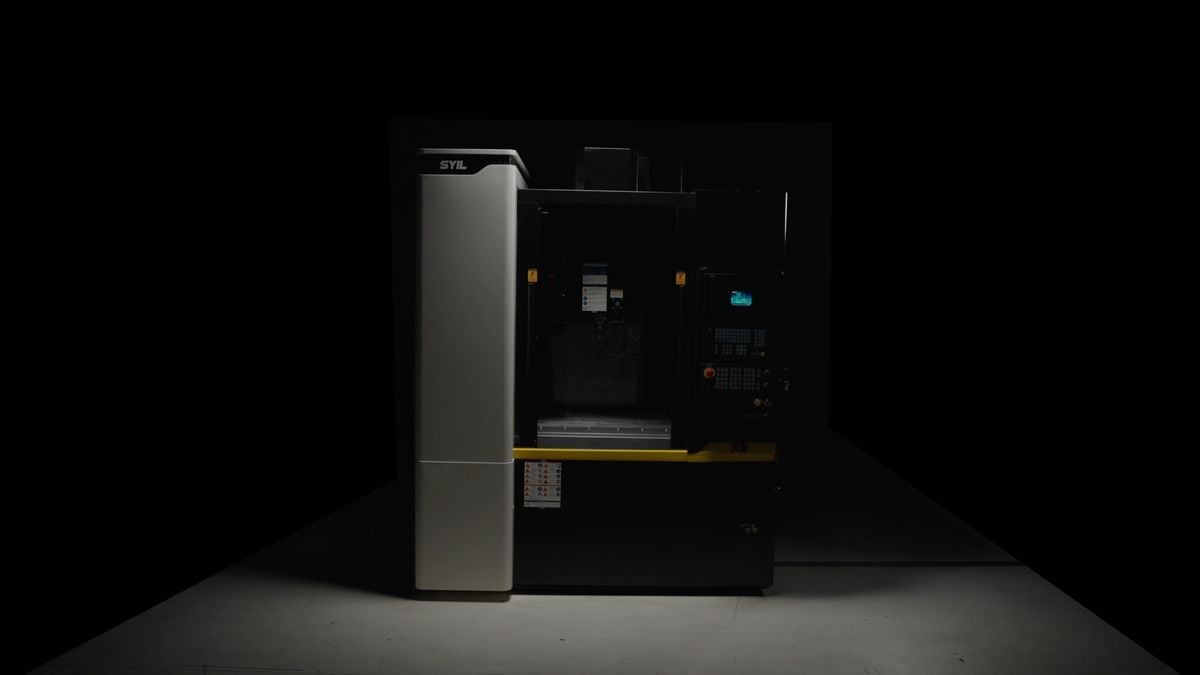

X9 függőleges marógép
Kiváló megmunkálási képességek. A teljes feladatkör lefedése.

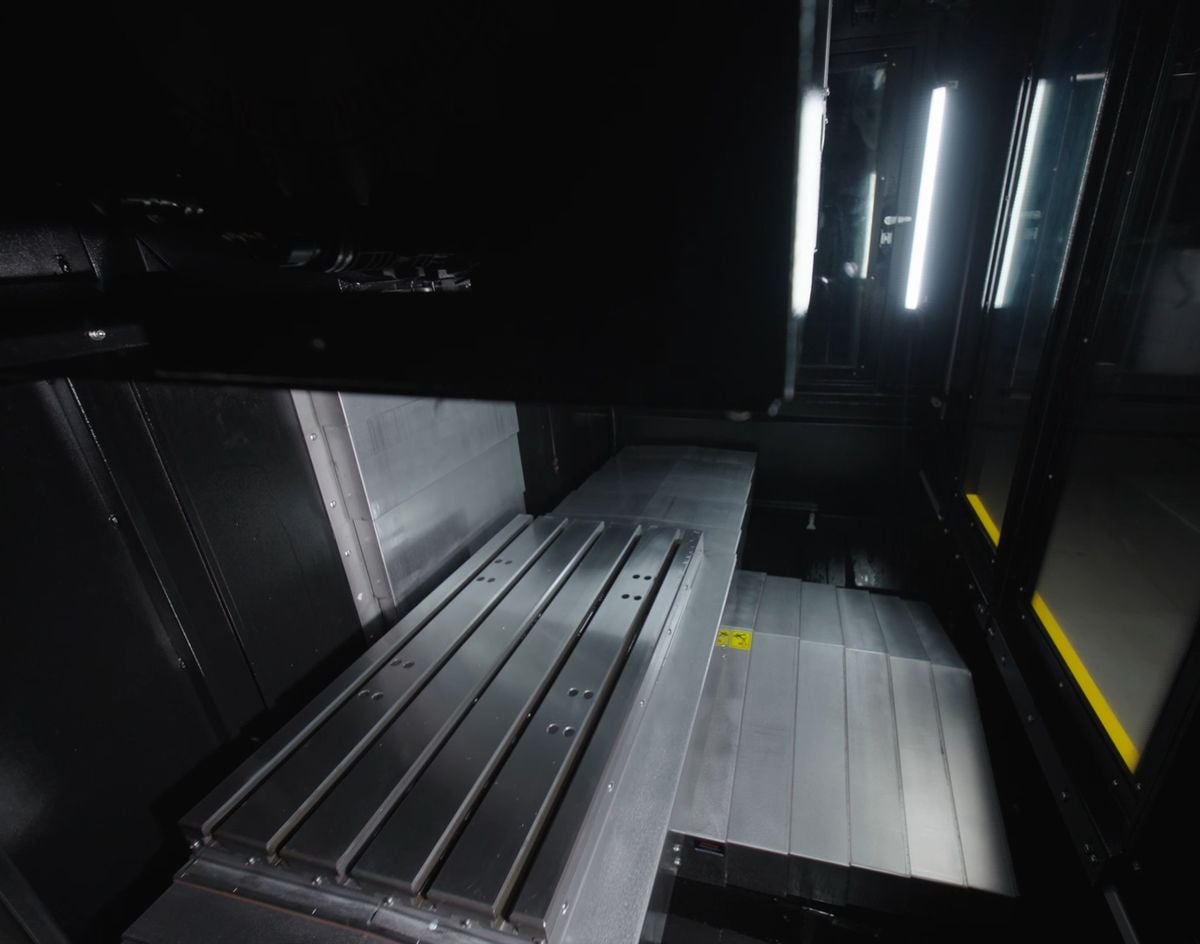

THK

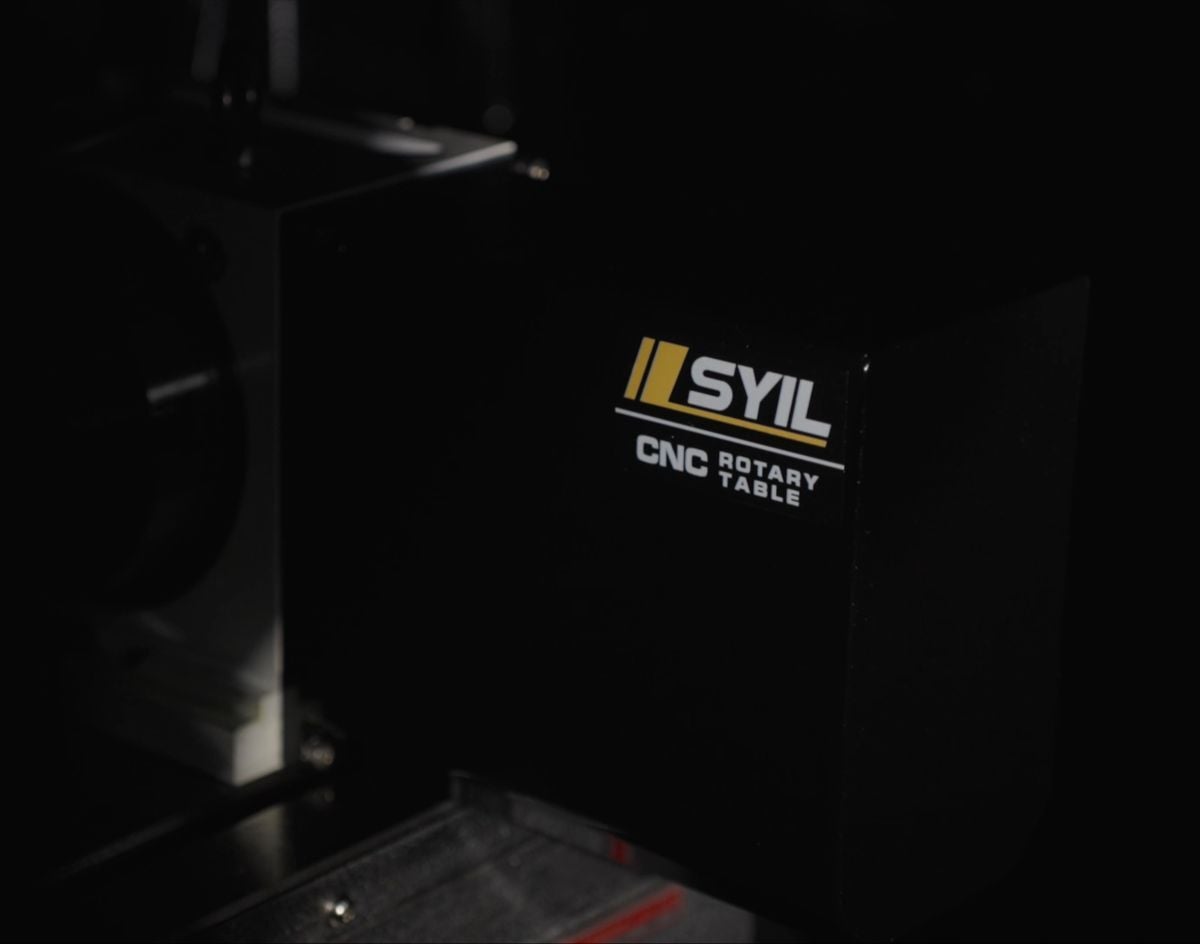

4th axis

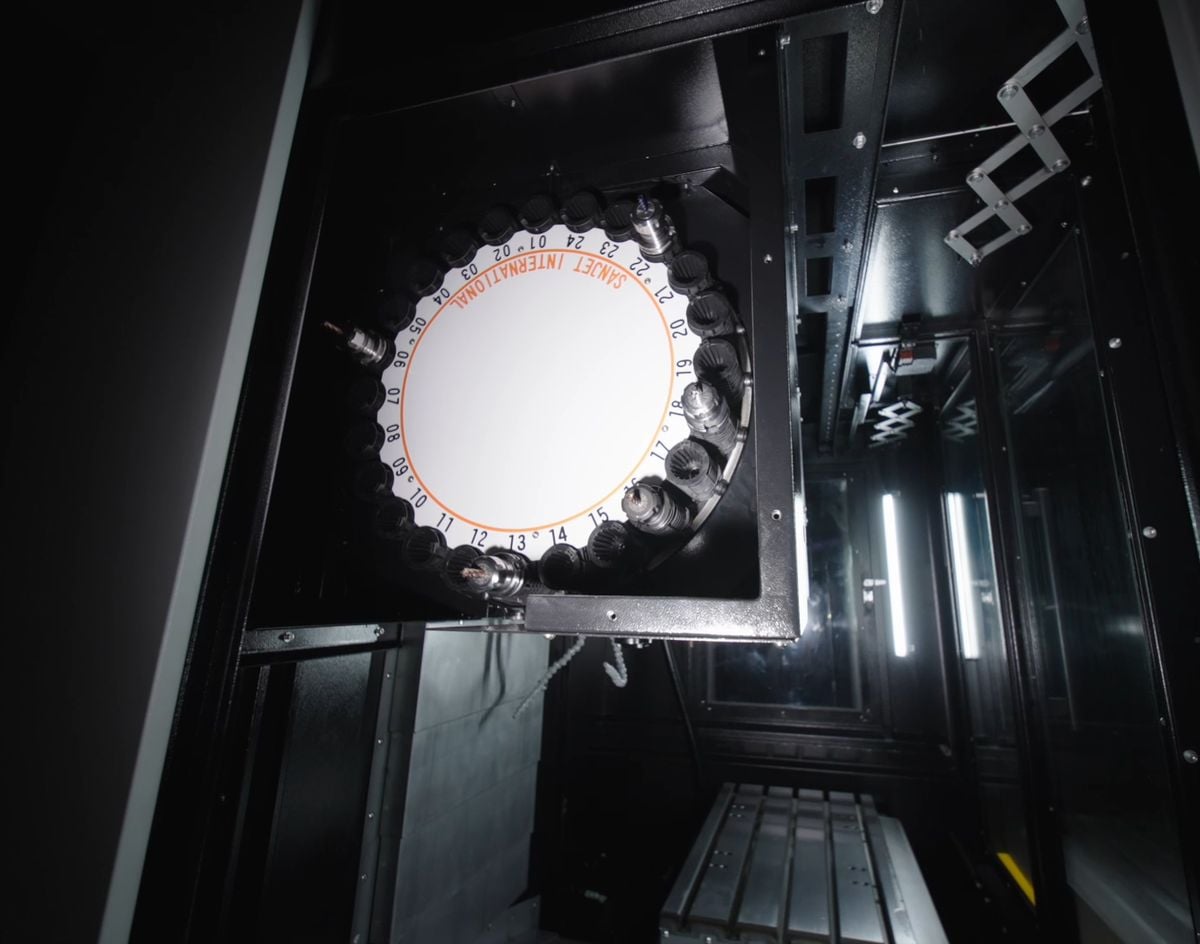

High-speed Servo Tool Changer
SYIL X9 opciók

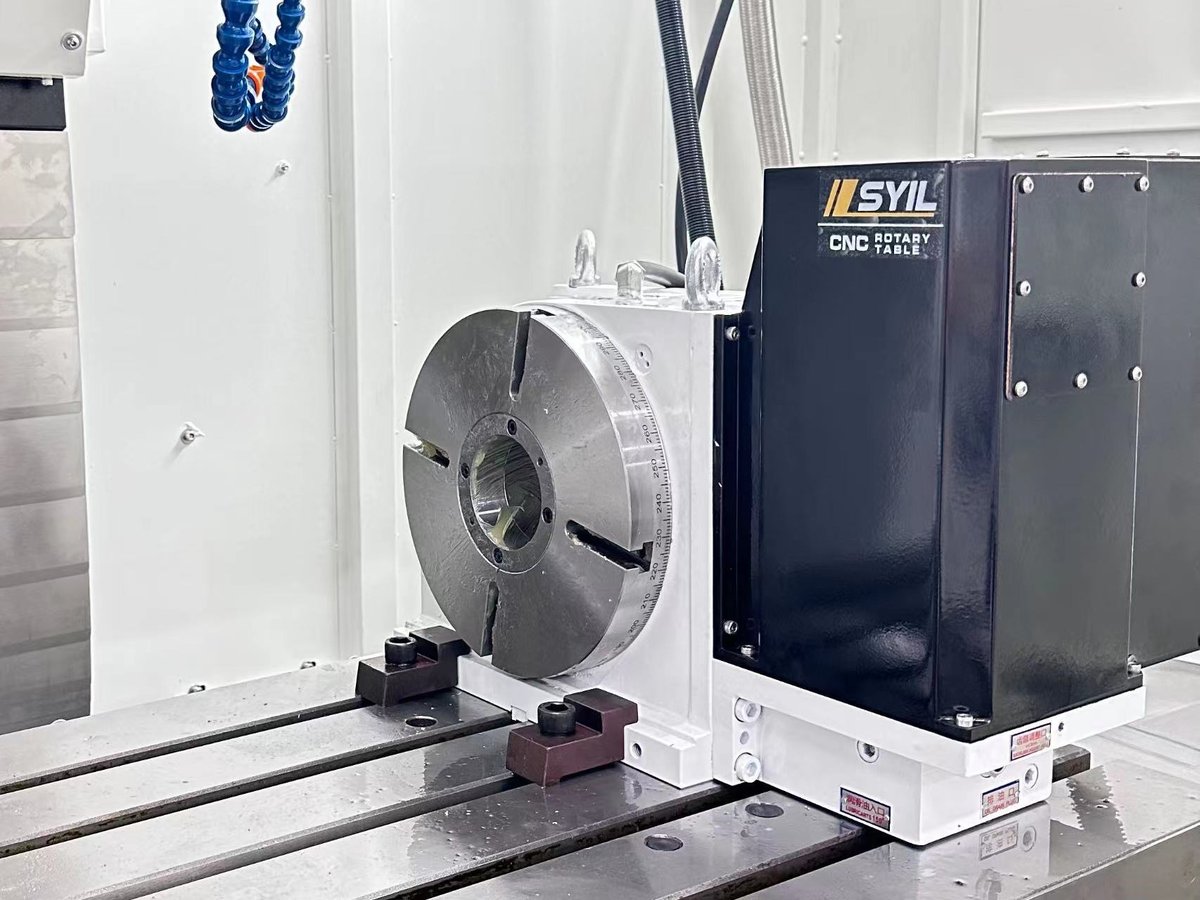

4. tengely, 255 mm
255 mm-es NC forgóasztalhoz
Vezeték nélküli típus
Kábeles típus, TTC200
S800.

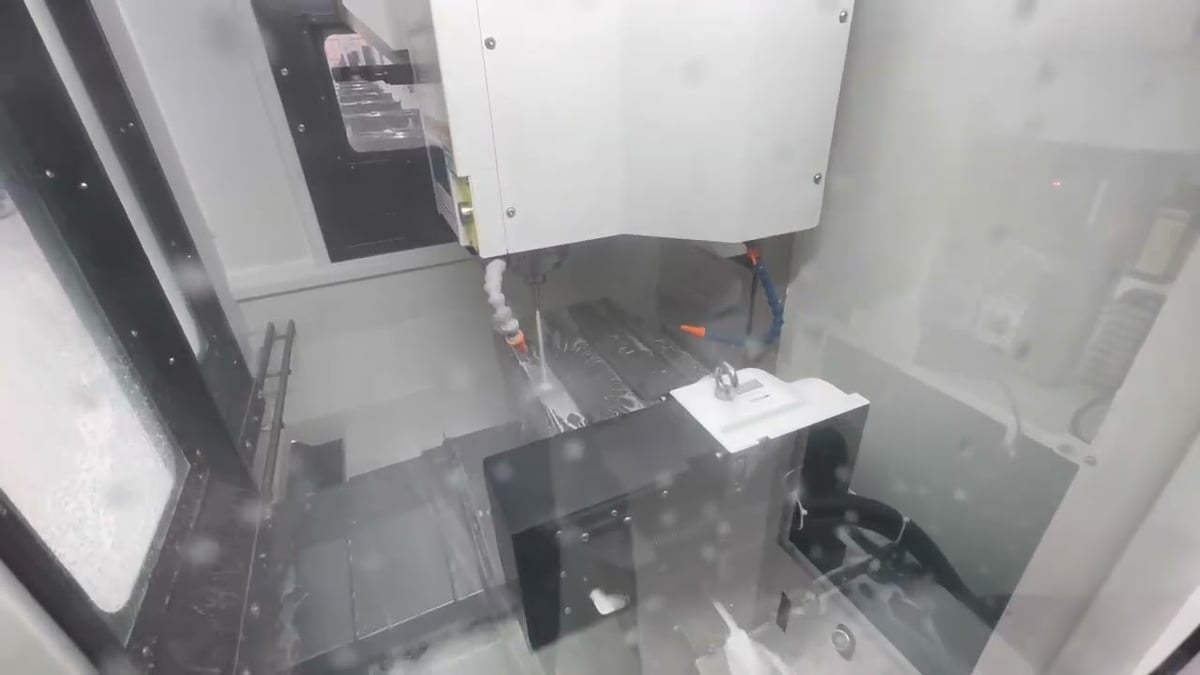

CTS 20 bar
Műszaki adatok
X5
X7
X9
Asztal
Asztalméret (mm)
560×260
700×300
860×500
Asztalterhelés (kg)
150
150
500
Asztalfelület (darabszám×méret×távolság mm-ben)
T-hornyok 3×14×80
T-hornyok 3×14×100
T-hornyok 5×18×100
Mozgástartomány
X-tengely (mm)
300
400
760
Y-tengely (mm)
260
300
500
Z-tengely (mm)
300
380
500
Orsóvég és asztalfelület közötti távolság
150-450
150-530
100-600
Orsó és az oszlopfelület közötti távolság
330
358
530
Orsó
Orsókúp
BT30
BT30
BT40
Hajtásmód
Direkt
Szíjhajtás
Szíjhajtás
Max. orsófordulatszám (ford./perc)
20 000
12 000
10 000 (12 000 opcionálisan)
Előtolás
Gyorsjárat (mm/perc)
30 000
30 000
30 000
Megmunkálási előtolás (mm/perc)
10 000
10 000
10 000
Automata szerszámváltó
Típus
Kerék
Karos
Karos
Szerszámtartó
BT30
BT30
BT40
Szerszámtár kapacitása
16
16
24
Max. szerszámátmérő (mm)
63
63
125
Max. szerszámhossz (mm)
200
200
240
Max. szerszámsúly (kg)
3
3
7
Szerszám–szerszám csereidő (s)
1
1,5
2
Egyéb adatok
Gépsúly (kg)
2180
2200
5000
Gép méretei H × Sz × M (mm)Alapterület, beleértve a hűtőtartályt és a vezérlőt
2020×1000×2360
1800×1600×2250
1850×2245×2800
Min./max. levegőnyomás (MPa (psi))
0,4/0,8 (60/120)
0,4/0,8 (60/120)
0,4/0,8 (60/120)
Hűtőtartály kapacitás (liter)
80
80
130
