Feldolgozási képességek
Maximális feldolgozási rúdátmérő (mm)
Φ32 mm / Φ38 mm
Orsó átmérője (mm)
Φ37 mm / Φ39 mm
Maximális feldolgozási hossz (mm) (vezetőpersely nélkül)
2.5D (max. 80 mm) / 2.5D (max. 90 mm)
Maximális feldolgozási hossz (mm) (rögzített vezetőhüvely)
--

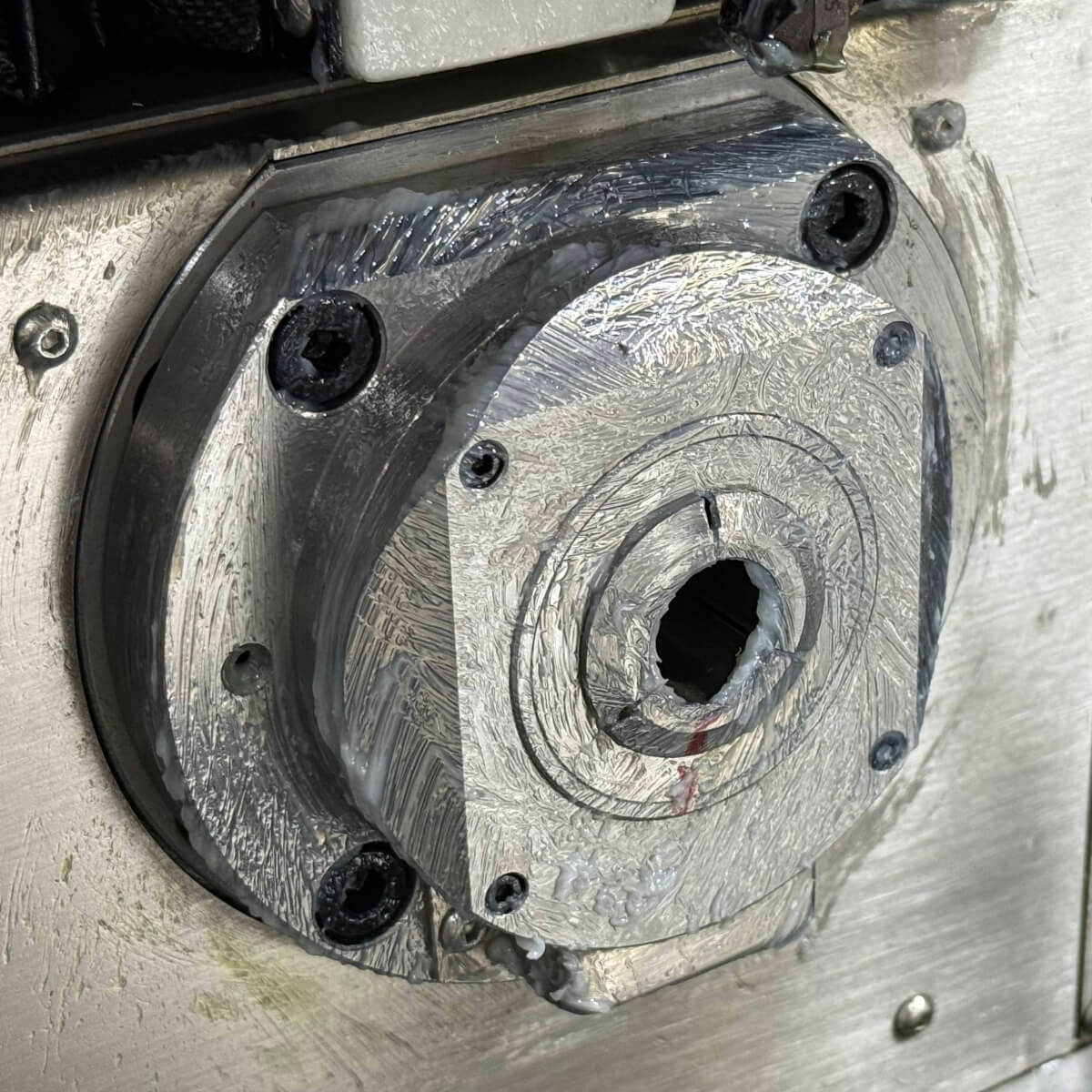

Maximális feldolgozási hossz (mm) (forgó vezetőhüvely)
310 mm
A hátsó orsó maximális befogási átmérője (mm)
Φ32 mm / Φ38 mm
Az orsó maximális fúrási átmérője (mm)
Φ13 mm
Feldolgozási képességek
Az orsó maximális menetfúrási átmérője
M12
A hátsó orsó maximális fúrási átmérője (mm)
Φ10
A hátsó orsó maximális menetátmérője
M10
A radiális éles szerszám maximális fúrási átmérője (mm)
Φ10 mm
A radiális élű szerszám maximális menetátmérője
M8

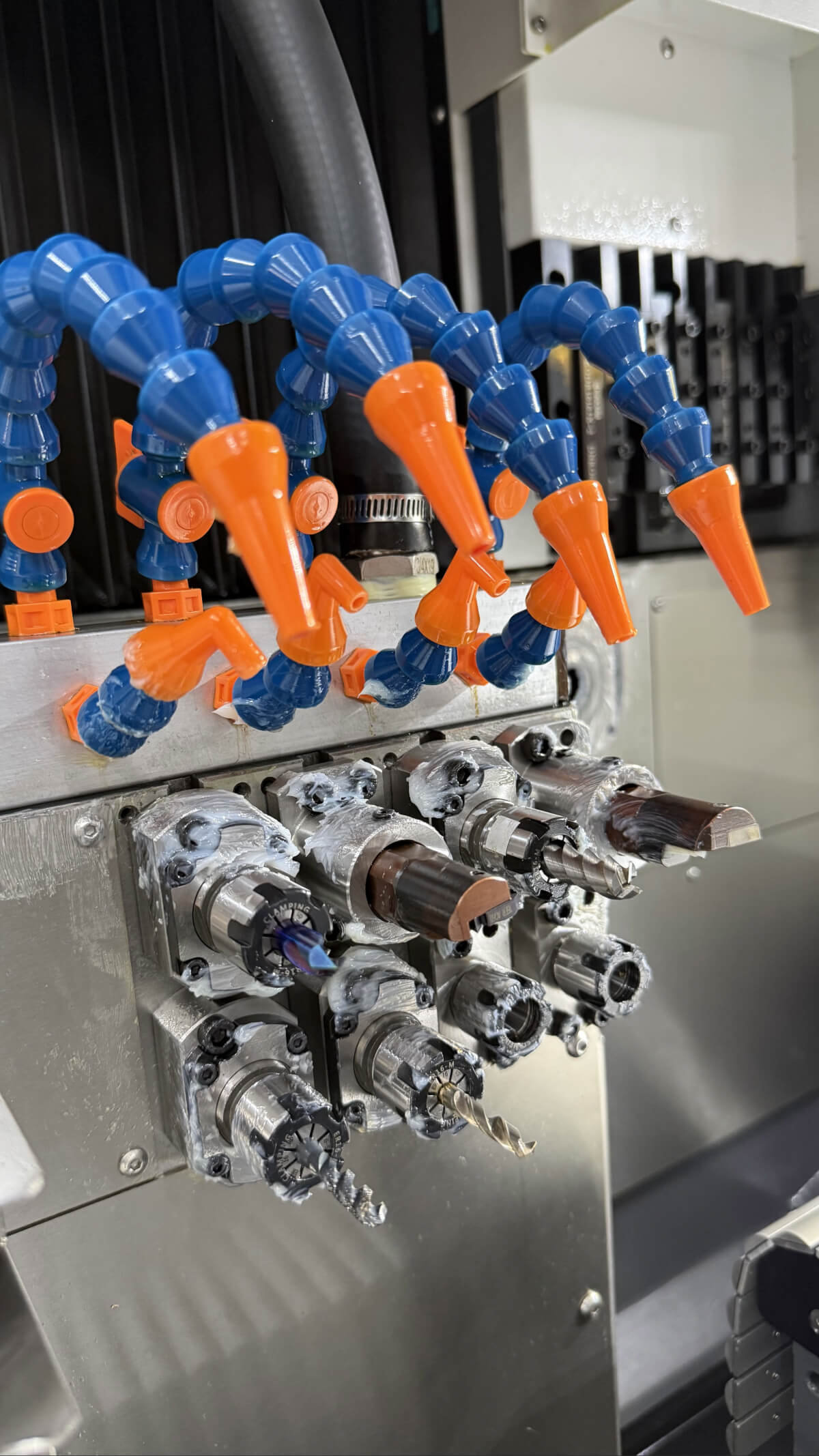

A hátsó meghajtású szerszám maximális fúrási átmérője (mm)
Φ8 mm / Φ8 mm (opcionális)
A hátsó meghajtású szerszám maximális menetátmérője
M6 / M6(opcionális)
Mechanikai képességek
Orsó fordulatszám (r/min)
8000 ford/perc (forgó vezetőpersely 6000) / 6000 ford/perc (forgóhenger)
Hátsó orsó fordulatszám (r/min)
8000 ford/perc
Radiális éles szerszám sebessége (r/min)
6000
Vissza élő szerszám sebessége (r/min)
6000 ford/perc / 6000 ford/perc (opcionális)
Gyors mozgási sebesség (m/perc)
30 m/min (X2, Y1, Z1, Z2)
Gyors mozgási sebesség (m/perc)
24 m/min (X1, Y2) / 24 m/min (X1, Z1) / 24 m/min (X1, Y2, Z1)
Orsó kifutás (mm)
≤0.002
Ismétlődő pozicionálási pontosság (mm)
≤0.003
Szerszámrendszer
Külső hengeres szerszámok
6(□16) / 1(□20)+5(□16)
Végfelületi megmunkáló szerszámok
4(ER20)
Radiális élőszerszámok
1(ER20)+3(ER16)
Mélyfuratú szerszámtartó
2(ER16)
Vissza megmunkáló szerszámok
(ER16)
Vissza működtetett eszköz
4(ER16) / Opcionális
Visszaforgató szerszámtartó
.
Motor teljesítmény
Orsó (kw)
6.3 kW
Ellenorsó (kW)
4.2 kW
Lineáris hajtótengely (kw)
1.1 kW (X1, X2, Y1, Z1, Z2)
Radiális élő szerszám (kw)
1.1 kW
Vissza élő eszköz (kw)
1 kW / 1 kW (opcionális)
Hűtőszivattyú (kw)
0.4
Egyéb
Súly (kg)
3750 kg
Méret (mm)
2960×1660×1920 mm / 3100×1660×1920 mm

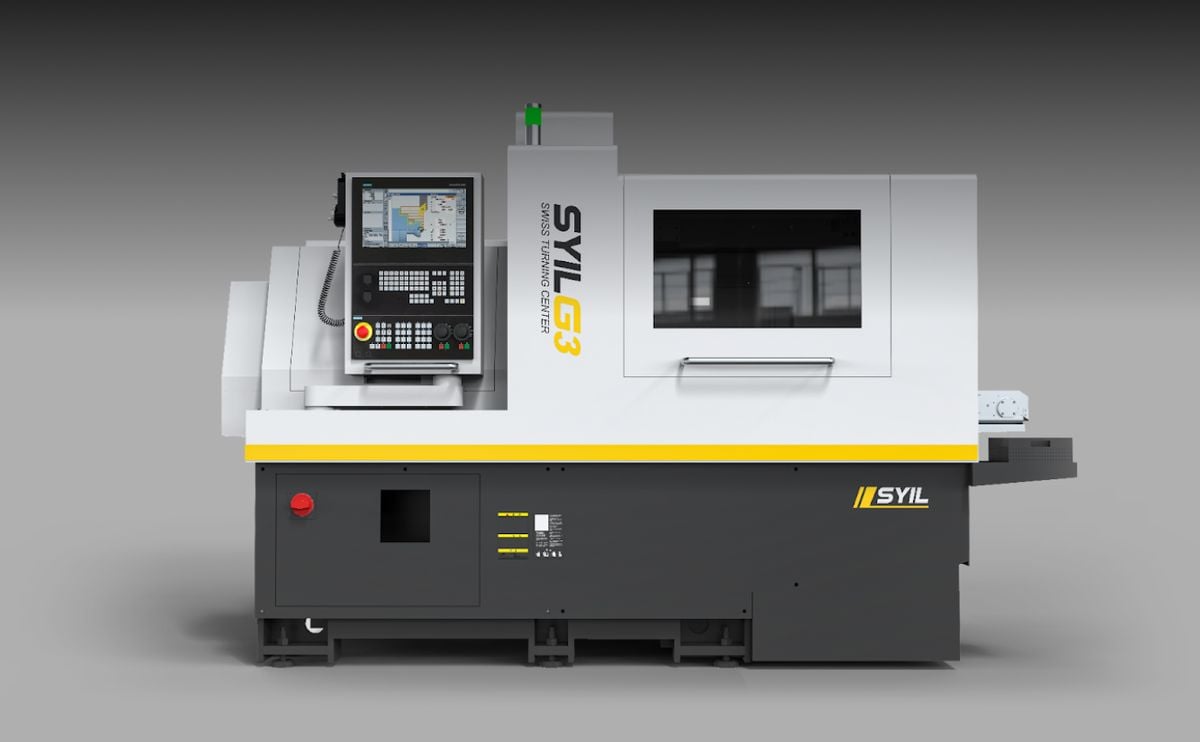

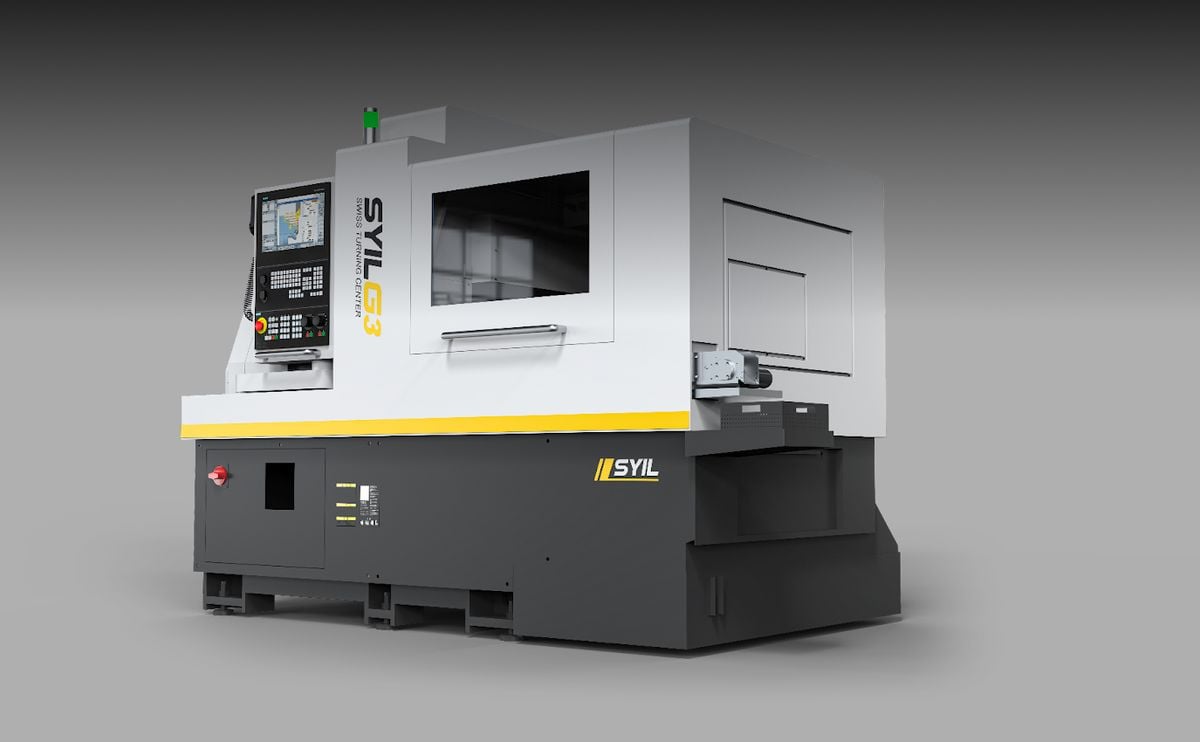

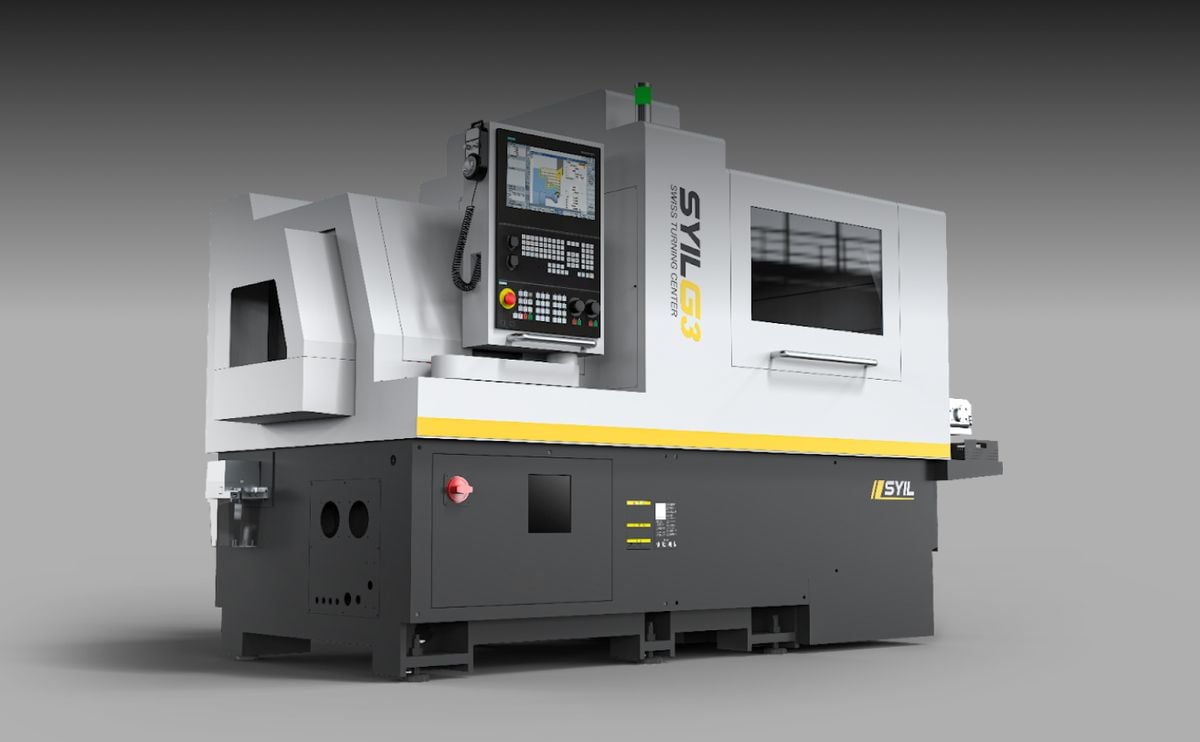

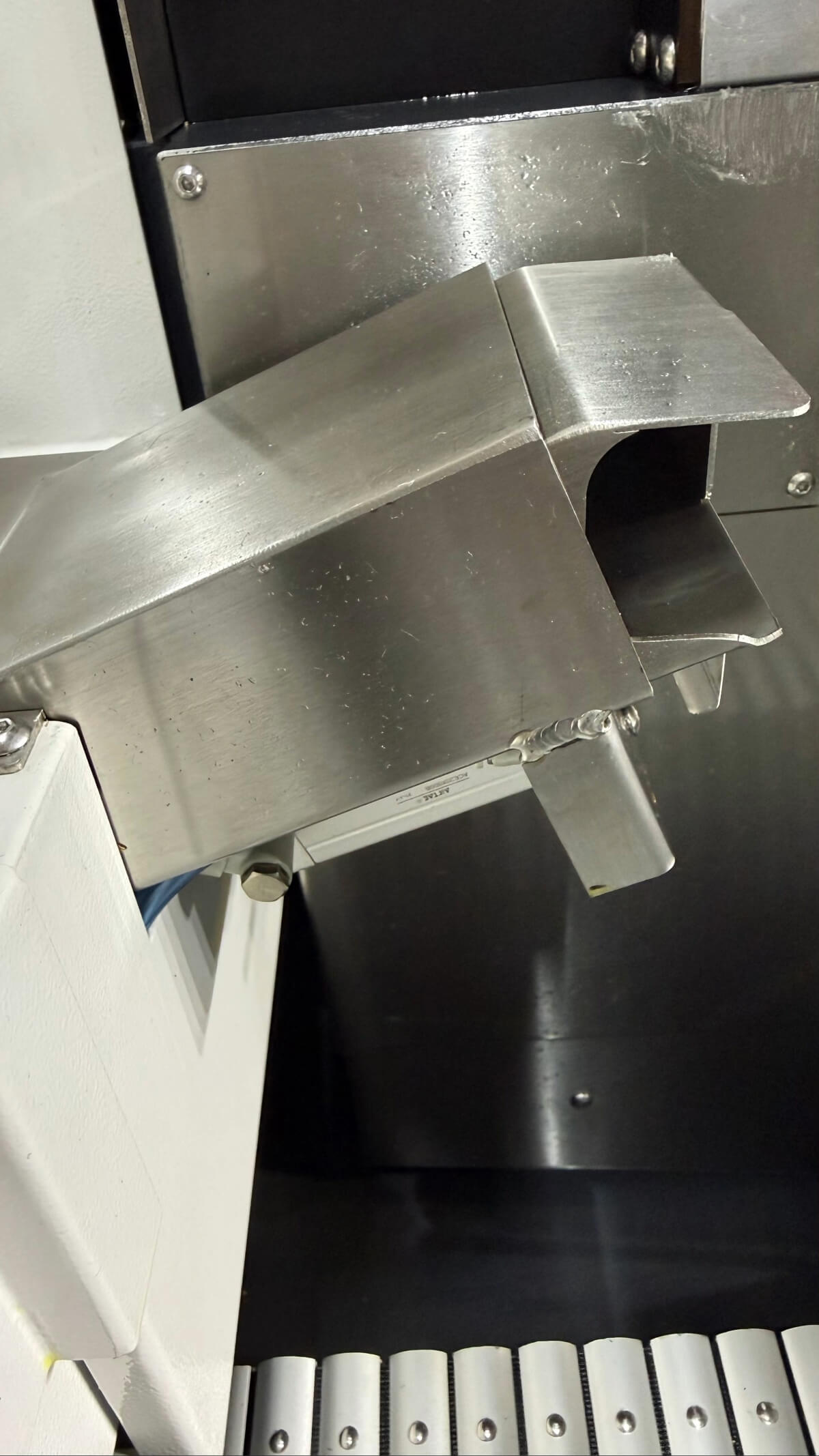

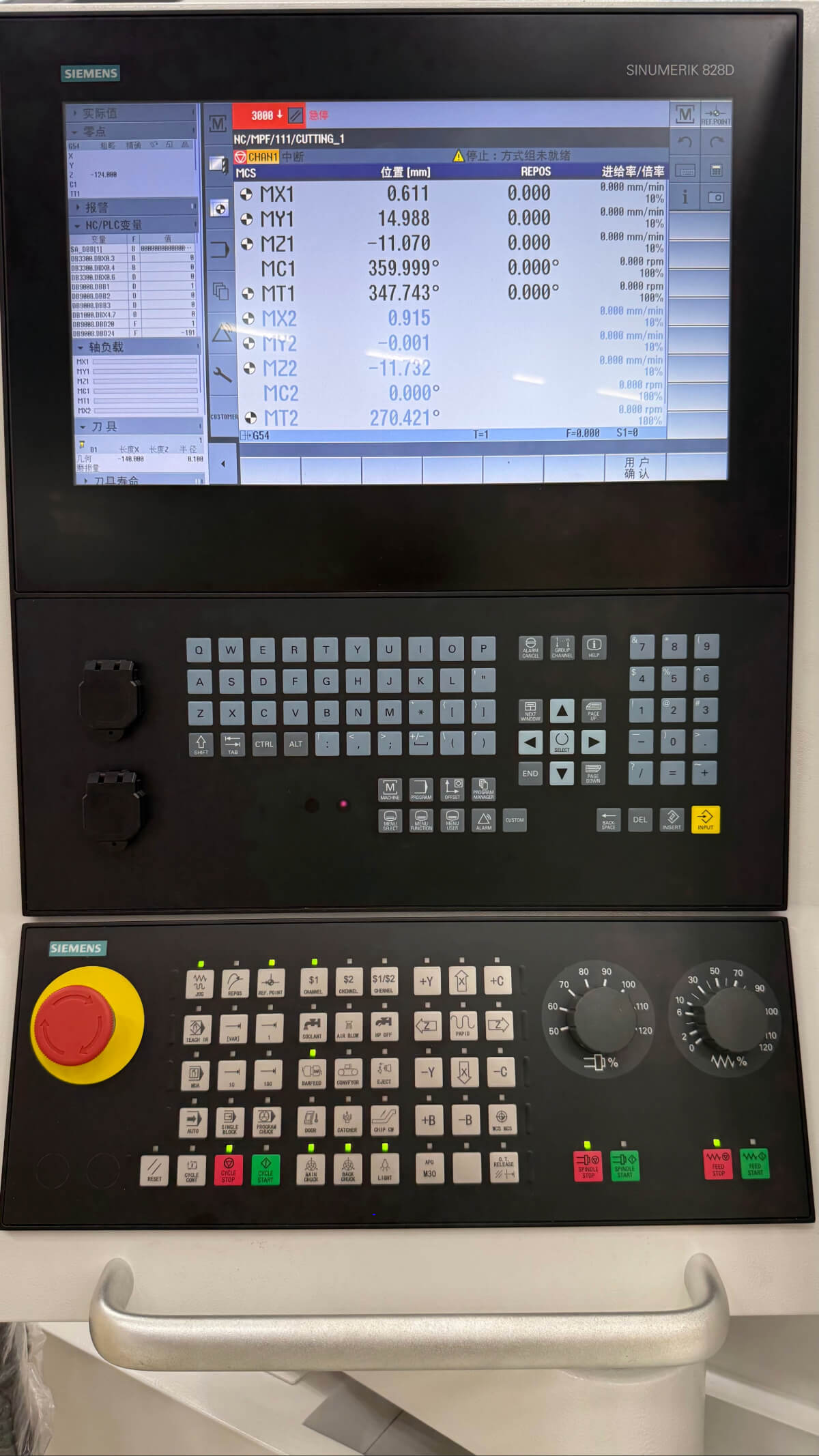

SYIL G3 jellemzők
Ideális kis és hosszú alkatrészek kivételes pontosságú és stabilitású megmunkálásához.
Műszaki specifikációk
G3 L326
G3 L385
G3 L386
Feldolgozási képességek
Maximális feldolgozási rúdátmérő (mm)
Φ32
Φ38
Φ38
Átmérő az orsó furatán (mm)
Φ37
Φ39
Φ39
Maximális feldolgozási hossz (mm) & (hüvelyk) (vezetőpersely nélkül)
2.5D (max. 80)
2.5D (max. 90)
2.5D (max. 90)
Maximális feldolgozási hossz (mm) & (hüvelyk) (rögzített vezetőhüvely)
--
--
--
Maximális feldolgozási hossz (mm) & (inch) (forgó vezetőhüvely)
310
310
310
A hátsó orsó maximális befogási átmérője (mm)
Φ32
Φ38
Φ38
Az orsó maximális fúrási átmérője (mm)
Φ13
Φ13
Φ13
Az orsó maximális menetfúrási átmérője
M12
M12
M12
A hátsó orsó maximális fúrási átmérője (mm)
Φ10
Φ10
Φ10
A hátsó orsó maximális átmérője
M10
M10
M10
A radiális éles szerszám maximális fúrási átmérője (mm)
Φ10
Φ10
Φ10
A sugárirányú éles szerszám maximális menetátmérője
M8
M8
M8
A hátulról működtetett szerszám maximális fúrási átmérője (mm)
Φ8
Φ8 (választható)
Φ8
A hátulról működtetett szerszám maximális átmérője
M6
M6 (opcionális)
M6
Mechanikai képességek
Orsó fordulatszám (r/min)
8000 (forgó vezetőhüvely 6000)
6000 (forgódugattyús henger)
6000 (forgódugattyús henger)
Hátsó orsó fordulatszám (r/min)
8000
8000
8000
Radialis éles szerszám sebessége (r/min)
6000
6000
6000
Vissza élő szerszám sebessége (r/min)
6000
6000 (opcionális)
6000
Gyors mozgási sebesség (m/min)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
Gyors mozgási sebesség (m/min)
24(X1, Y2)
24(X1, Z1)
24(X1, Y2, Z1)
Orsó kifutás (mm)
≤0.002
≤0.002
≤0.002
Ismétlődő pozicionálási pontosság (mm)
≤0.003
≤0.003
≤0.003
Szerszámrendszer
Külső hengeres szerszámok
6(□16)
1(□20)+5(□16)
1(□20)+5(□16)
Végfelület megmunkáló szerszámok
4(ER20)
4(ER20)
4(ER20)
Radiális éles szerszámok
1(ER20)+3(ER16)
1(ER20)+3(ER16)
1(ER20)+3(ER16)
Mélyfuratú szerszámtartó
2(ER16)
2(ER16)
2(ER16)
Vissza megmunkáló szerszámok
4(ER16)
4(ER16)
4(ER16)
Vissza motoros szerszám
4(ER16)
Opcionális
4(ER16)
Visszaforgató szerszámtartó
--
--
--
Motor teljesítmény
Orsó (kw)
6.3
6.3
6.3
Hátsó orsó (kw)
4.2
4.2
4.2
Lineáris hajtótengely (kw)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
Radiális élő szerszám (kw)
1.1
1.1
1.1
Vissza élő eszköz (kw)
1
1(opcionális)
1
Hűtőszivattyú (kw)
0.4
0.4
0.4
Súly és méret
Tömeg (kg)
3750
3750
3750
Méret (mm)
2960x1660x1920
3100x1660x1920
3100x1660x1920
