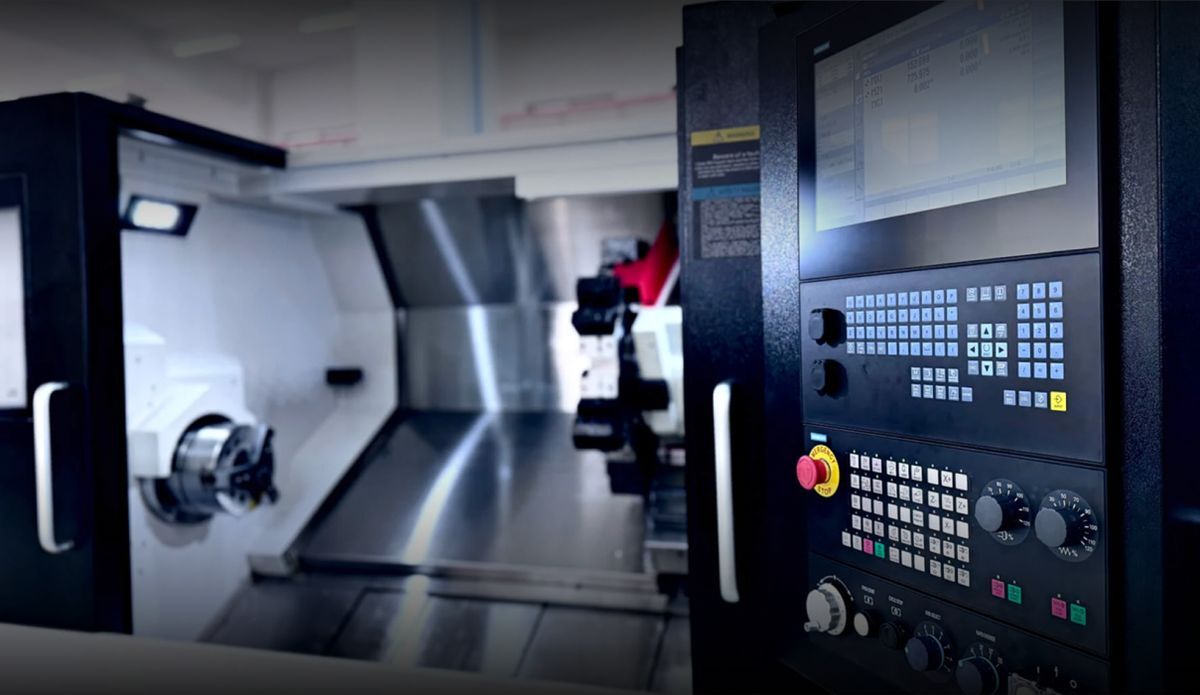

SYIL L Siemens SINUMERIK
A SYIL L4 alapfelszereltségként a Siemens SINUMERIK 828D vezérlőrendszerrel van ellátva. Egyedülálló CNC teljesítményével a SINUMERIK 828D új termelékenységi szabványt állít fel a SYIL gépeken történő megmunkálásban. Az új SINAMICS hajtásokkal és SIMOTICS mozgásvezérlő motorokkal a SINUMERIK 828D még hatékonyabb. A robusztus hardverarchitektúra és az intelligens vezérlési algoritmusok, a kiváló minőségű hajtás- és motortechnológiával együtt maximális dinamikát és pontosságot biztosítanak a megmunkálás során.
.png?width=5760&name=Mask%20group%20(22).png)

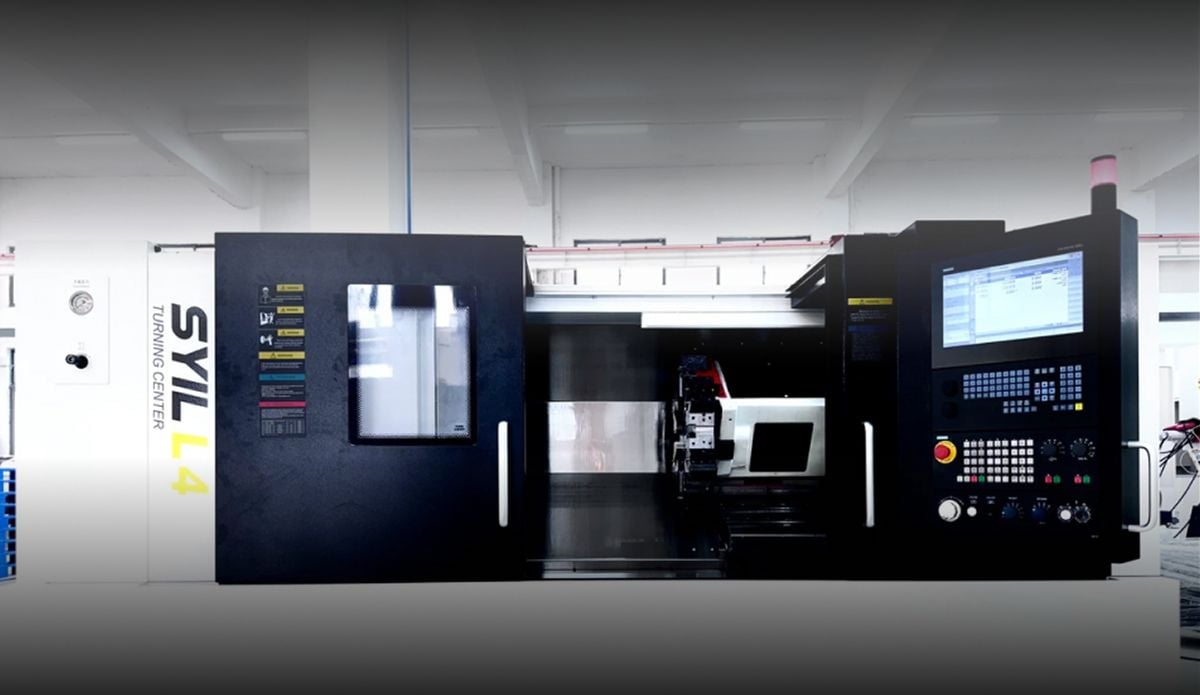

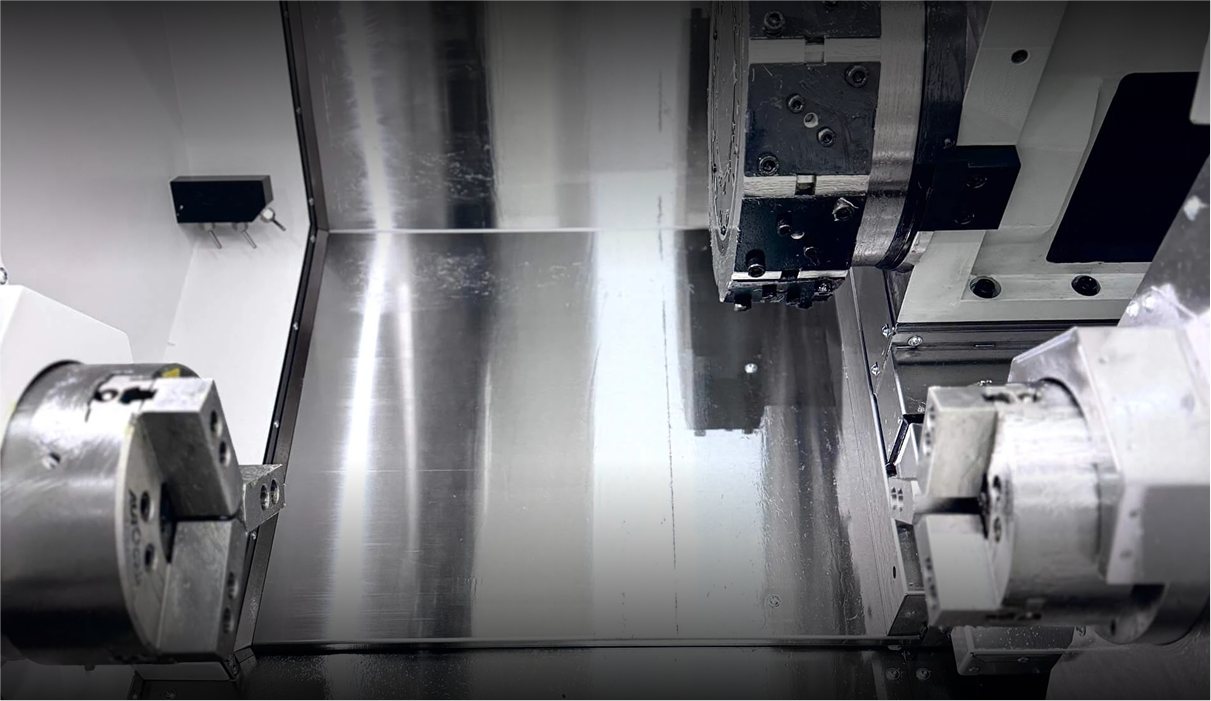

SYIL L4
A SYIL L sorozat nagy teljesítményű esztergaközpontjait páratlan rugalmasság, extrém merevség és kiváló hőstabilitás jellemzi. Ezek a gépek iparági szinten vezető teljesítmény–ár arányt kínálnak, verhetetlen értéket biztosítva kategóriájukban.
.png?width=5760&name=Mask%20group%20(57).png)
.png?width=5760&name=Mask%20group%20(56).png)

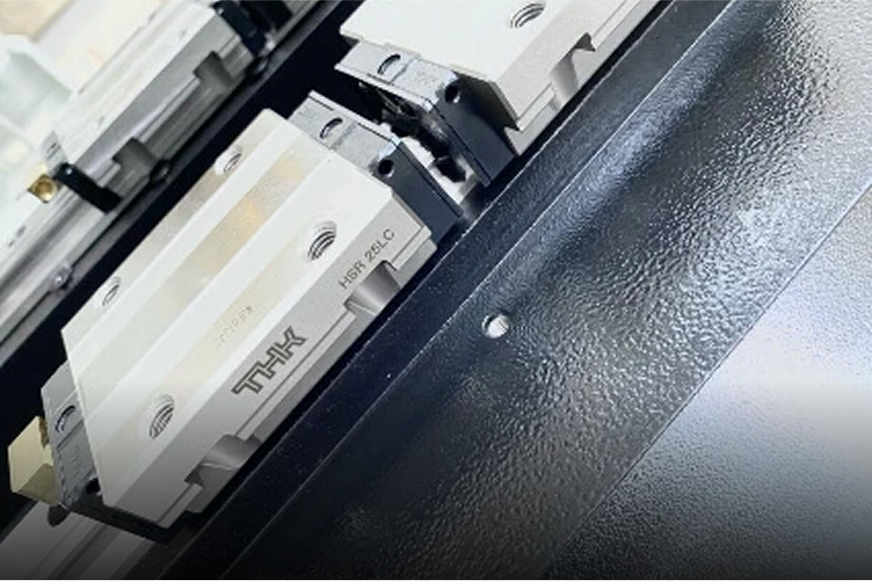

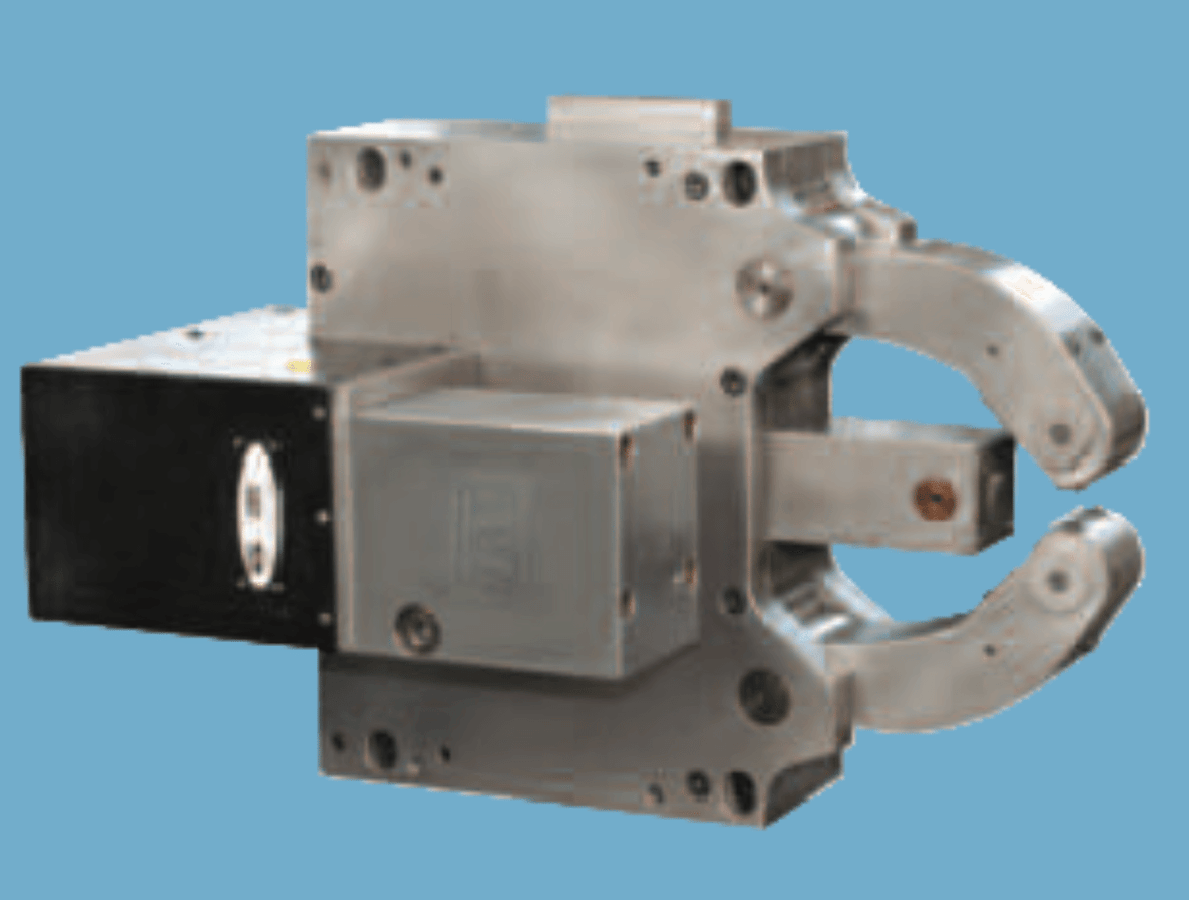

SYIL L4 fő jellemzők
SYIL L4 esztergaközpont: nagy teljesítményű CNC megmunkálás nagy méretű alkatrészekhez.
.png?width=5760&name=Mask%20group%20(58).png)
Műszaki adatok
L2
L3
L4
Megmunkálási kapacitás
Tokmány méret
8 collos
8 collos
10 collos
Max. átmérő ágy felett
ø510 mm
ø550 mm
ø630 mm
Max. átmérő szán felett
ø260mm
ø290mm (Y tengellyel: 200 mm)
ø330 mm
Max. munkadarab hossz
300mm
500mm (Y tengellyel: 530 mm, ellenorsóval: 450 mm)
800 mm (1100 mm/ 1500mm)
Max. munkadarab átmérő
ø380mm
ø380mm
ø520mm
Orsó
Max. fordulatszám
4000 ford./perc
4000 ford./perc
3500 ford./perc
Főorsóhomlok mérete
A2-6
A2-6
A2-8
Orsófurat átmérő
ø66mm
ø63mm
ø91mm
Átmenő orsófurat átmérő
ø52mm
ø52mm
ø75mm
Orsóteljesítmény
11/15kW
11/15kW
15 KW
Min. C tengely indexelés
--
0.001°
--
Ellenorsó
Tokmány méret
--
6 collos
--
Névleges/max. fordulatszám
--
1750/6000 ford./perc
--
Főorsóhomlok mérete
--
A2-5
--
Orsófurat átmérő
--
ø56mm
--
Átmenő orsófurat átmérő
--
ø45mm
--
Orsóteljesítmény
--
11kW
--
Mozgások
--
530m
--
Gyorsjárat
--
30 m/perc
--

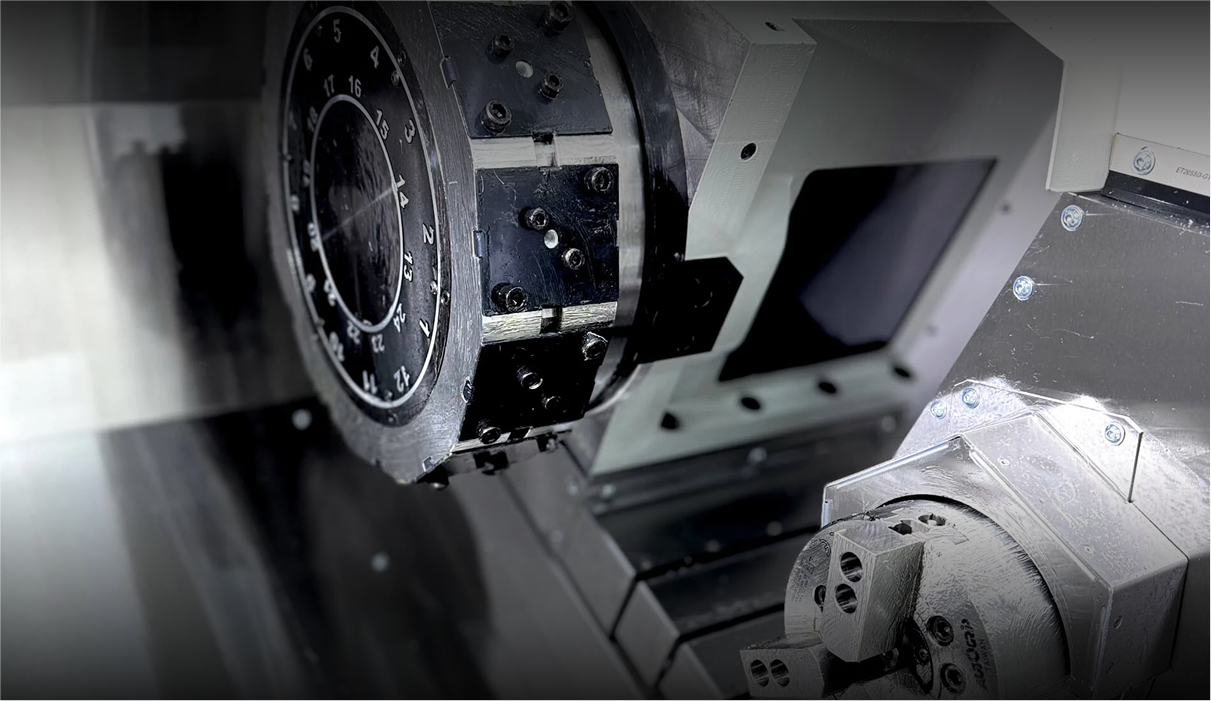

Szerszámtartó
Típus
Szervós torony

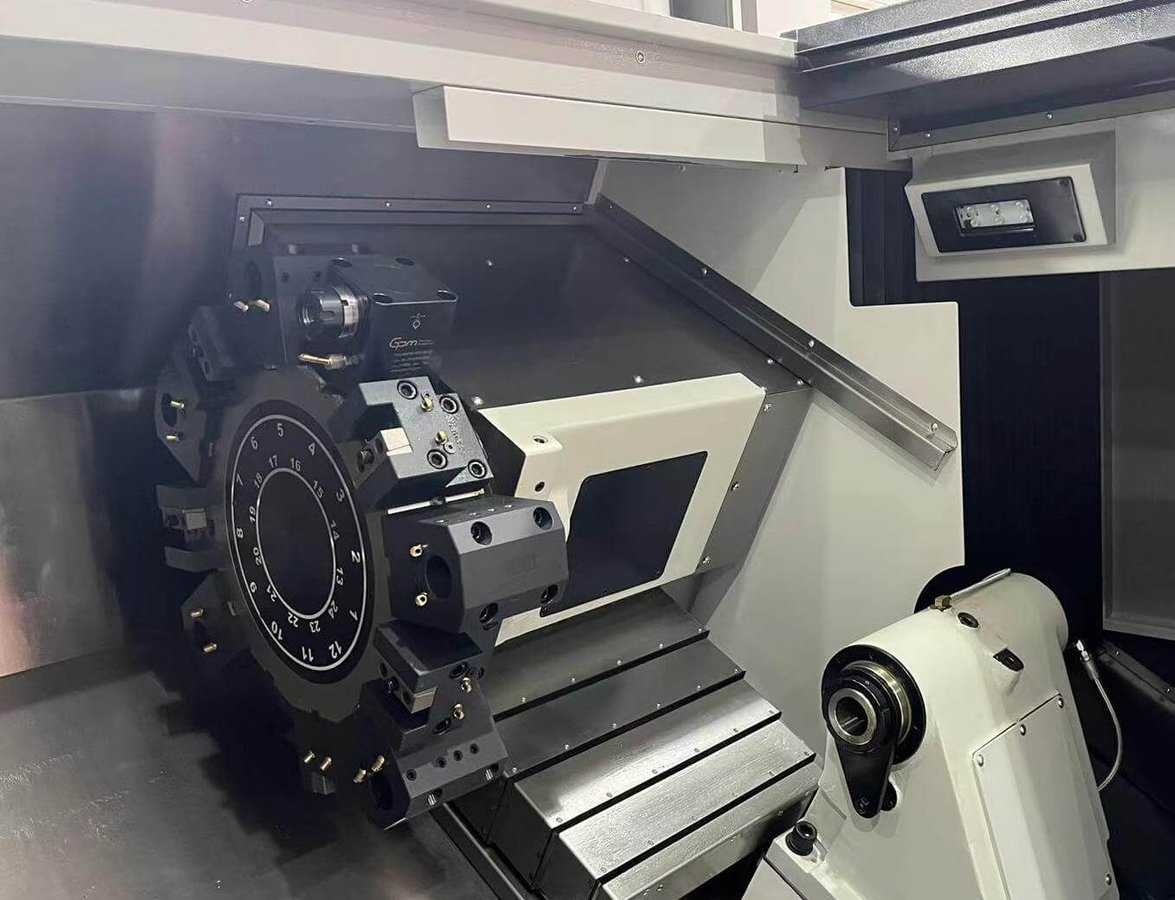

Erőtorony
Szervós torony
Szerszámok
8/12
12
12
Késtartó mérete
25x25/20x20mm
25x25mm
25x25mm
Furatkés tartó átmérő
ø40/ø32mm
ø40mm
ø40mm
Min. váltási idő szerszámtól–szerszámig
--
0,2 s
0,2 s
Max. váltási idő szerszámtól–szerszámig
--
0,5 `s
0,5 s
Max. élőszerszám fordulat
--
5000 ford./perc
5000 ford./perc
Élőszerszám modell
--
BMT55
BMT55
Mozgások
X gyorsjárat
30 m/perc
30 m/perc
30 m/perc
Z gyorsjárat
30 m/perc
30 m/perc
30 m/perc
Y gyorsjárat
--
15 m/perc
--
X mozgás
200mm
190+10mm
260+10 mm
Z mozgás
360mm
550mm (Y tengellyel: 490±50 mm)
850mm (1150 mm/ 1550 mm)

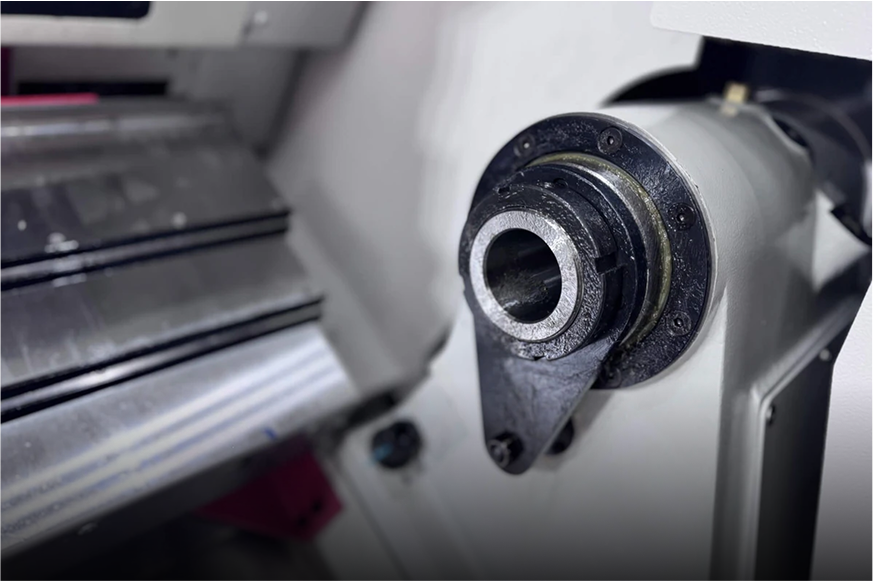

Szegnyereg
Szegnyereg és tokmány közötti mozgás
--
465 mm (Y tengellyel: 500 mm)
--
Szegnyereg gyorsjárat
--
30 m/perc
10 m/perc
Szerszámvég-kialakítás
--
MT4
MT5
Pontosság
Simító esztergálás hengeres pontosság
IT6
IT6
IT6
Simító esztergálás felületi érdesség
Ra0.4–1.6
Ra0.4–1.6
Ra0.4–1.6
Simító esztergálás körkörösség
≤0,003 mm
≤0,003 mm
≤0,003 mm
Pozicionálási pontosság (X)
0,005 mm
0,005 mm
0,005 mm
Pozicionálási pontosság (Z)
0,008mm
0,008mm
0,008mm
Ismétlési pontosság (X)
0,002 mm
0,002 mm
0,002 mm
Ismétlési pontosság (Z)
0,004 mm
0,004 mm
0,004 mm
Méretek és súly
Méretek (H×Sz×M)
1775×1600×1690 mm
2500×1720×1740 mm (Y tengellyel: 2680×1750×1850 mm, ellenorsóval: 2680×1750×1850 mm)
2500x1720x1740 mm
Súly
3050kg
4000kg
6200 kg/ 6800 kg/ 7220 kg
