SYIL X5 Mini CNC Marógép

Helytakarékos és költséghatékony CNC gép

Tengelymozgások: 300×260×300 mm 16 állású, nagy sebességű szervo szerszámcserélő 20000 1/min, direkt meghajtású BT30 főorsó SCHNEEBERGER ásványi öntvény gépágy Kompakt, mindössze 1 méter széles kialakítás szűk helyekhez

Árajánlat kérése

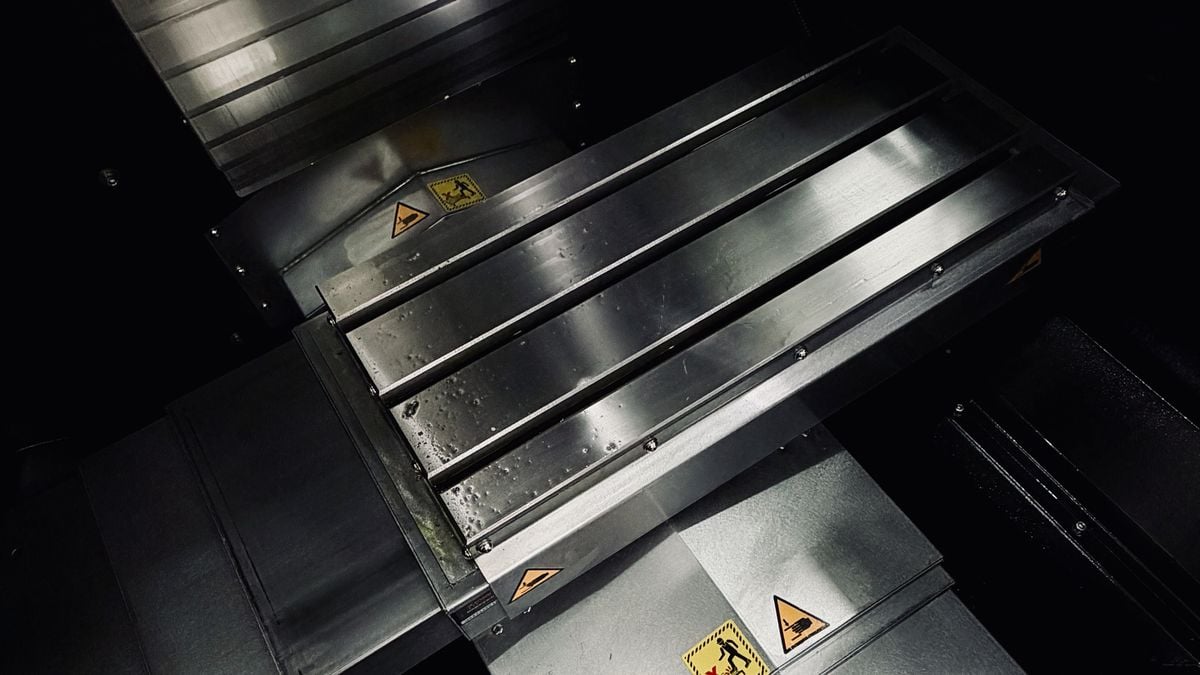

Táblázat

asztal mérete

22″×10.2" (560×260 mm)

T-nyílások (szám × méret × távolság)

3×14×3.15" (80 mm)

Max. asztalterhelés

330 lb (150 kg)

Utazási

X utazás

11.8″ (300 mm)

és utazás

10.3" (260mm)

Z utazás

11.8" (300 mm)

Az orsó vége és az asztallap közötti távolság

5.9"- 17.7" (150-450 mm)

Az orsó és az oszlop felülete közötti távolság

13" (330 mm)

Orsó

Orsó orr

BT30

Orsó fordulatszámok

20,000 rpm

Az átviteli mechanizmus

Közvetlen

Takarmány

Vágási takarmány

10,000 mm/min

Gyors átfutás

30,000 mm/min

Auto Szerszámváltó

Szerszám típusa

Kerék

Szerszámtároló kapacitás

16 darabok

Max. szerszám átmérője

2.4" (63 mm)

Max. szerszám hossza

7.8" (200 mm)

Max. szerszám súlya

6.6 lb (3 kg)

Szerszámról szerszámra:

1 s

Teljesítmény - Siemens

Orsómotor kimenet (ráta/max.)

4.8 kW

Meghajtó motorok (X,Y,Z)

1/2.2/3.5 kW

Áramforrás

AC380V/ 3-fázisú

Hatalom:

12 kVA

Teljesítmény - Syntec

Orsómotor kimenet (ráta/max.)

5.5/7.5 kW

Meghajtó motorok (X,Y,Z)

1/1.7/2.4 kW

Áramforrás

AC380V/ 3-fázisú

Hatalom

12 kVA

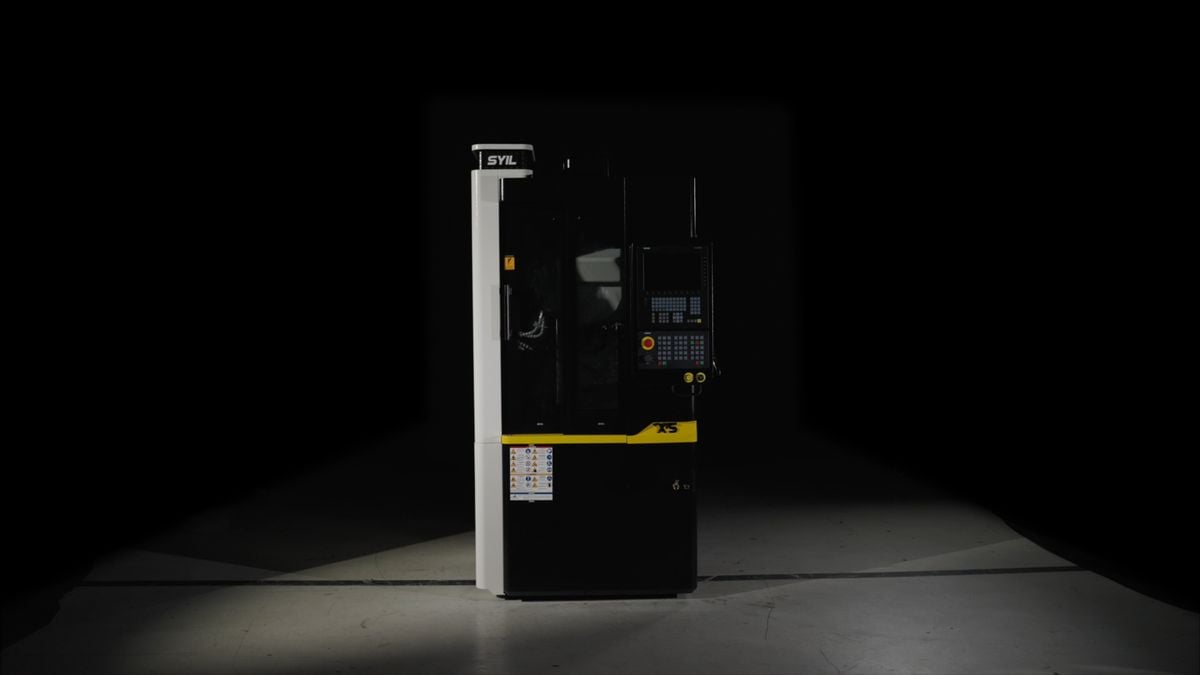

A gép mérete és súlya

Padlóméret (H×Sz×Ma)

79.53" × 39.37" × 92.91" (2020×1000×2360 mm)

Meghajtó motorok (X,Y,Z)

1/2.2/3.5 kW

Áramforrás

AC380V/ 3-fázisú

Hatalom:

12 kVA

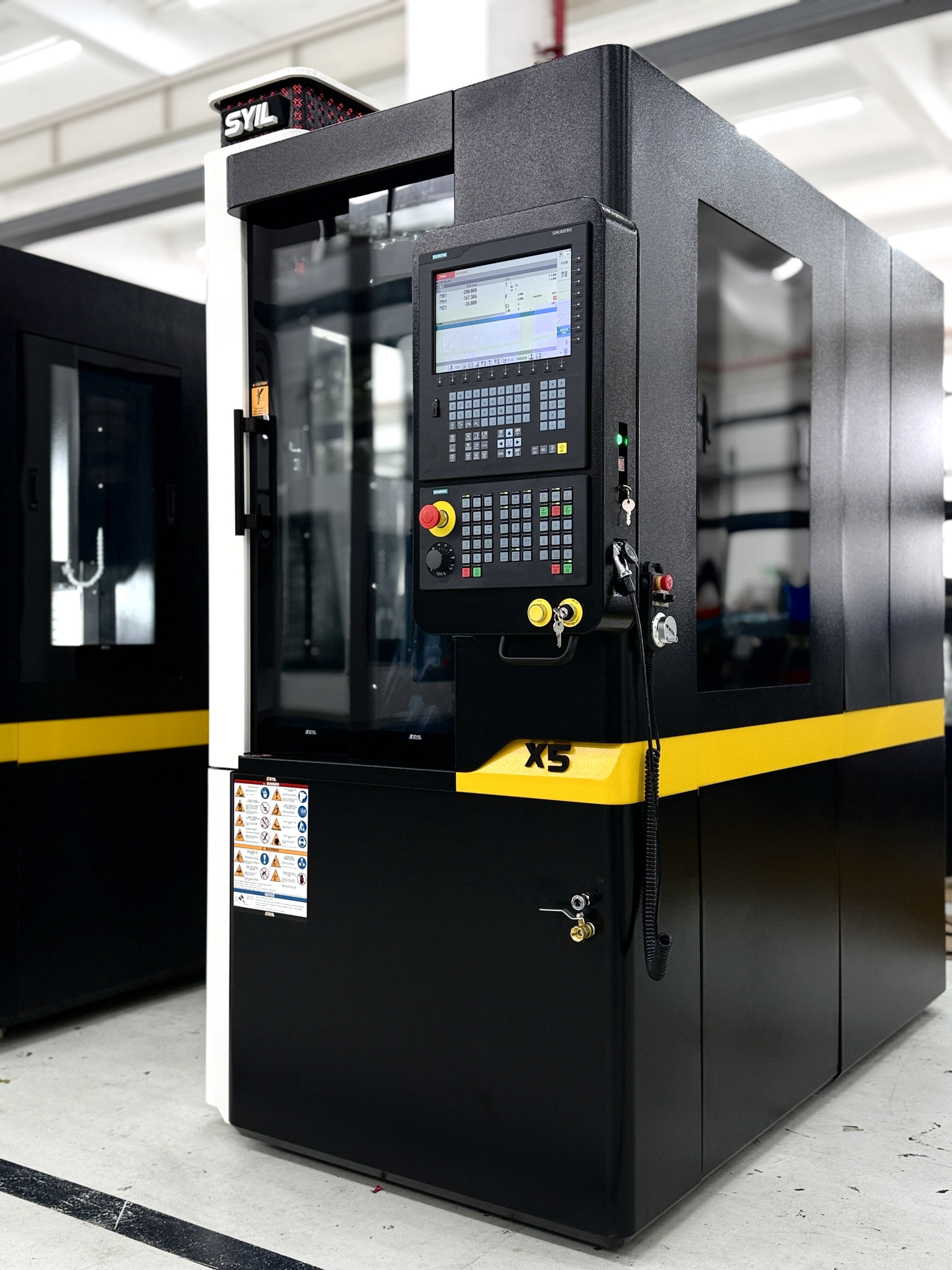

SYIL X5

A SYIL X5 mini marógép kis helyigényű, teljes körű CNC funkciókkal rendelkezik, és ami a legfontosabb, megfizethető.

Árajánlat kérése

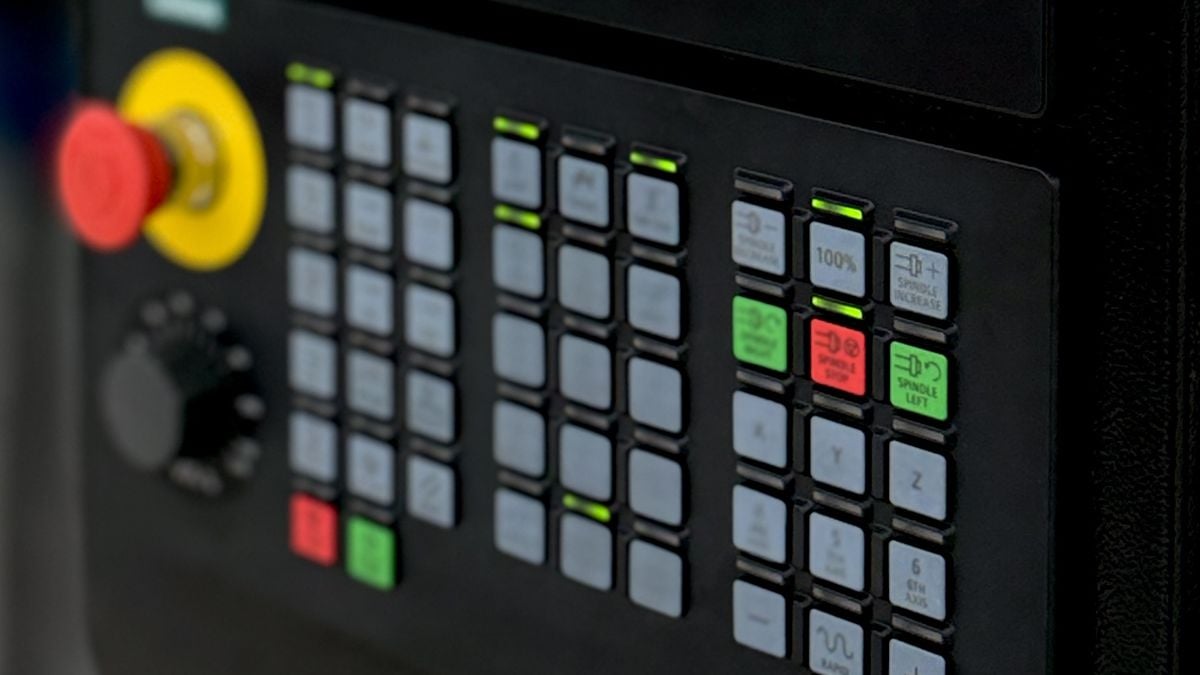

SYIL X5 x Siemens – Csúcstechnológia a legjobb teljesítményért

A SYIL X5 alapfelszereltségként a Siemens SINUMERIK 828D vezérlőrendszerrel érkezik, amely egyedülálló CNC teljesítményt kínál. A SINAMICS meghajtók és SIMOTICS mozgásvezérlő motorok integrálásával a rendszer még hatékonyabb és precízebb megmunkálást biztosít. A robusztus hardverarchitektúra és az intelligens vezérlési algoritmusok a csúcskategóriás hajtástechnológiával együtt garantálják a maximális dinamizmust és precizitást minden megmunkálási folyamat során.

Árajánlat kérése

SYIL Mini CNC Gép – Kompakt méret, kiemelkedő precizitás és teljesítmény

Tapasztalja meg a pontosságot és a teljesítményt kompakt méretben

Hely - és pénztakarékos

A SYIL X5 egy 3 tengelyes megmunkálóközpont a maximális precizitásért és nagy teljesítményért, megfizethető áron. Könnyen hozzáadhat egy 4. tengelyt az X5-höz.

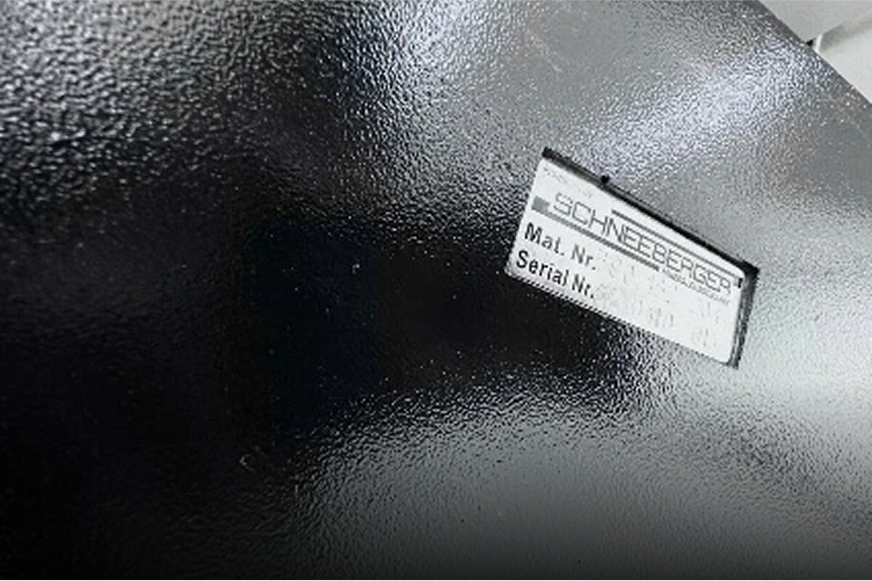

Schneeberger

Ásványi öntvény gépágy

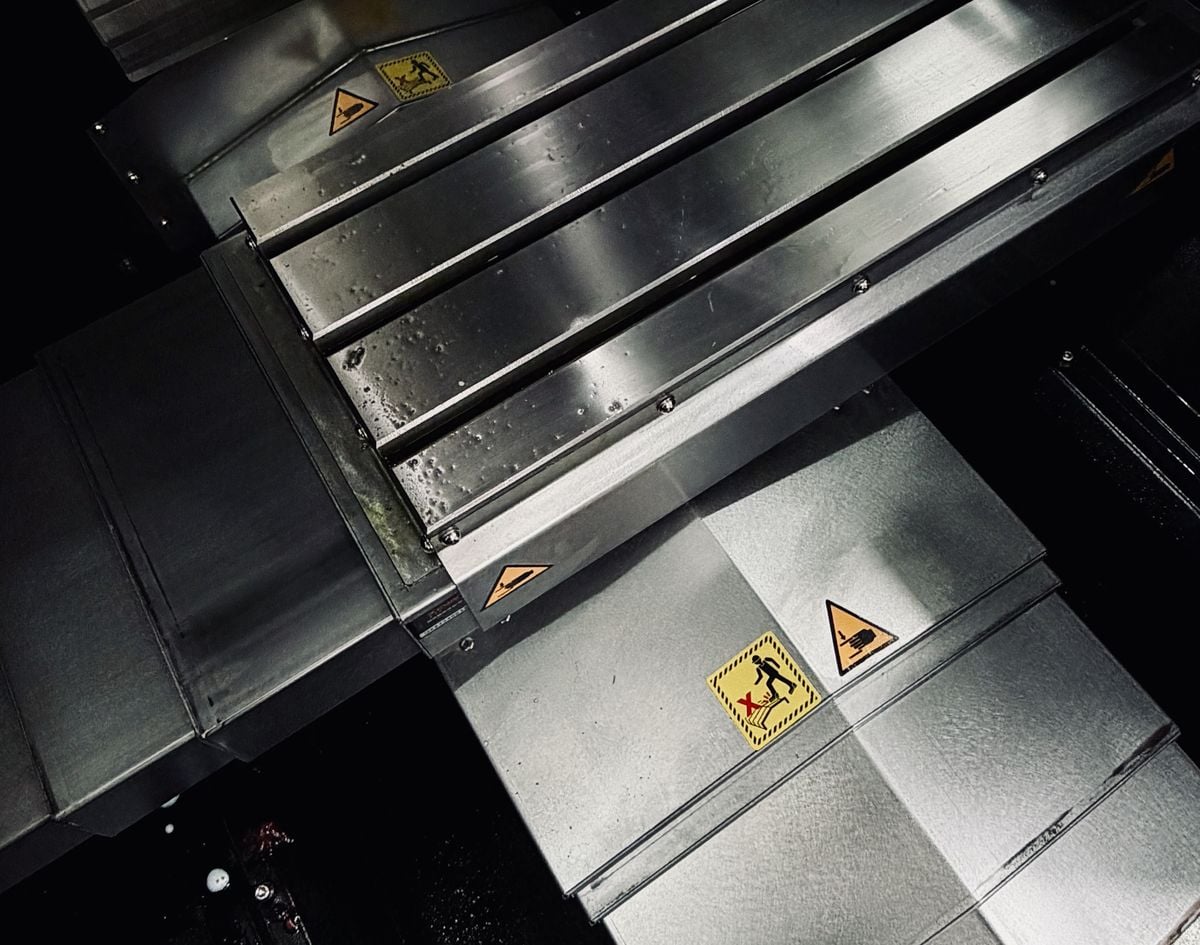

THK

Nagypontosságú golyósorsók és lineáris vezetékek

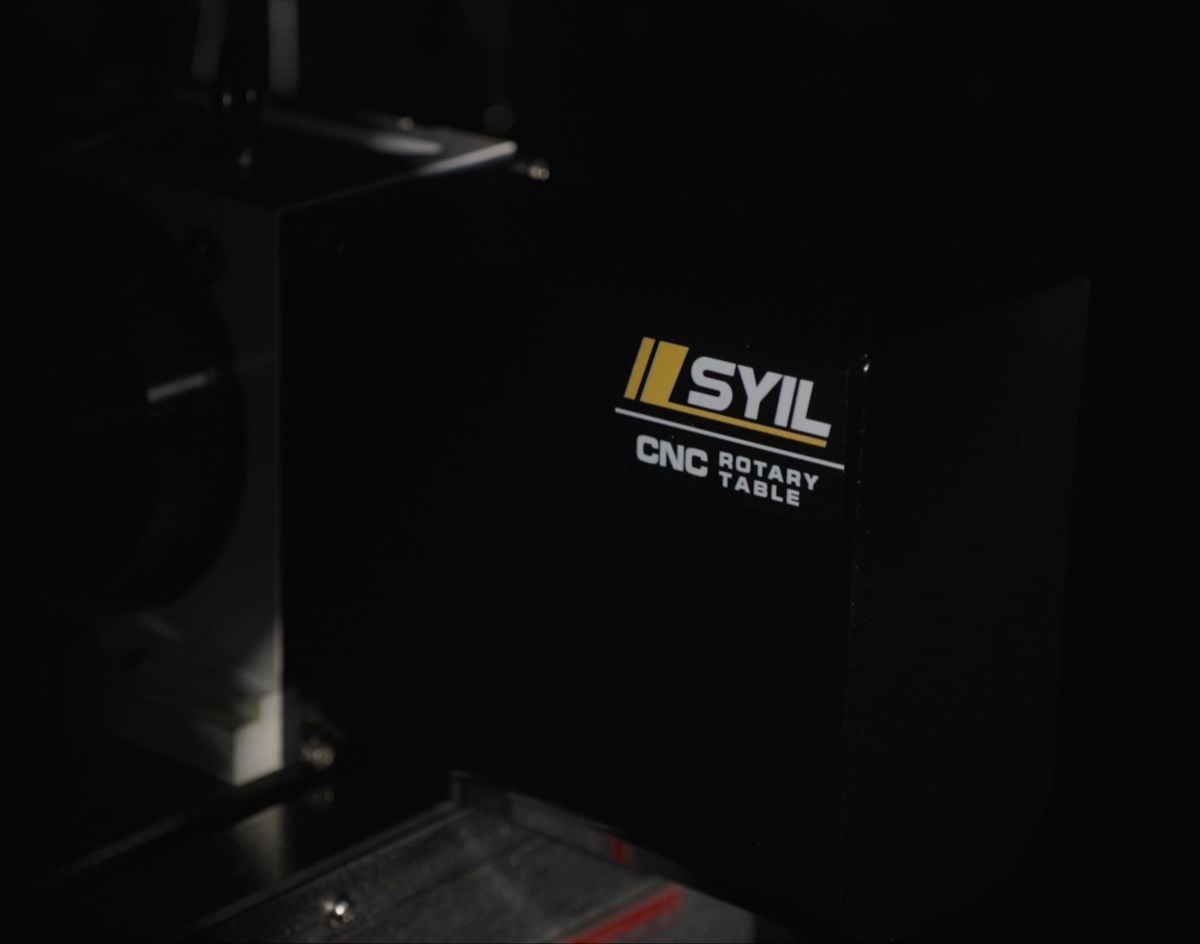

4. tengely

Opcionális NC 4. tengely

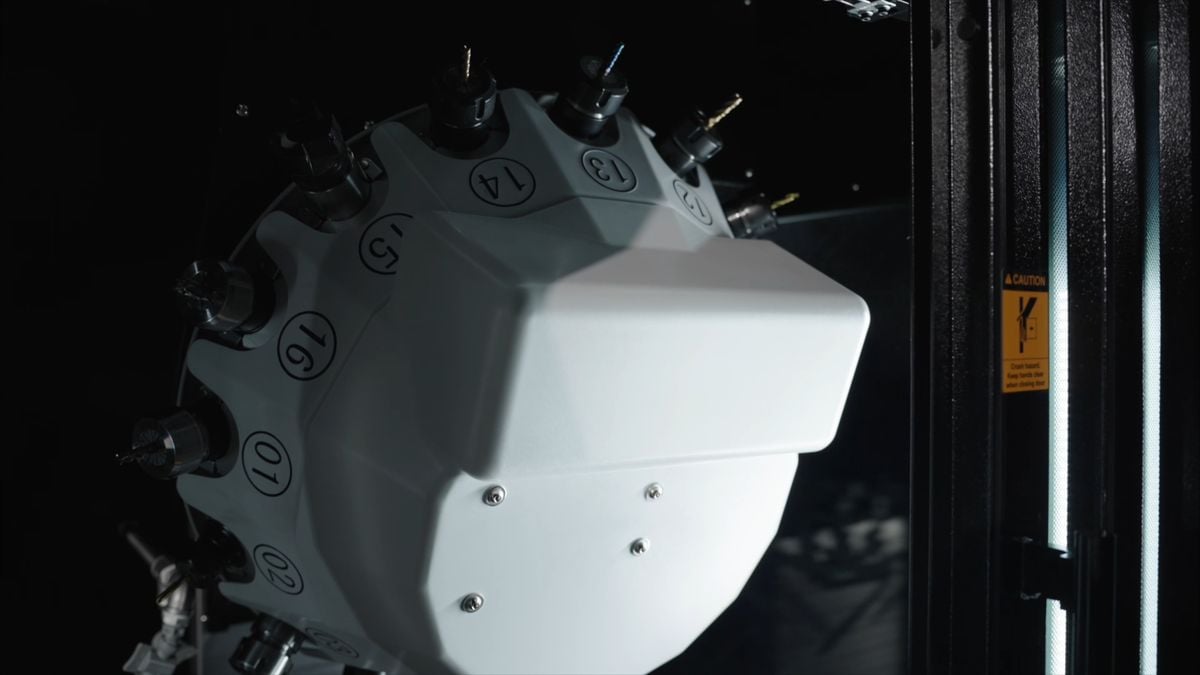

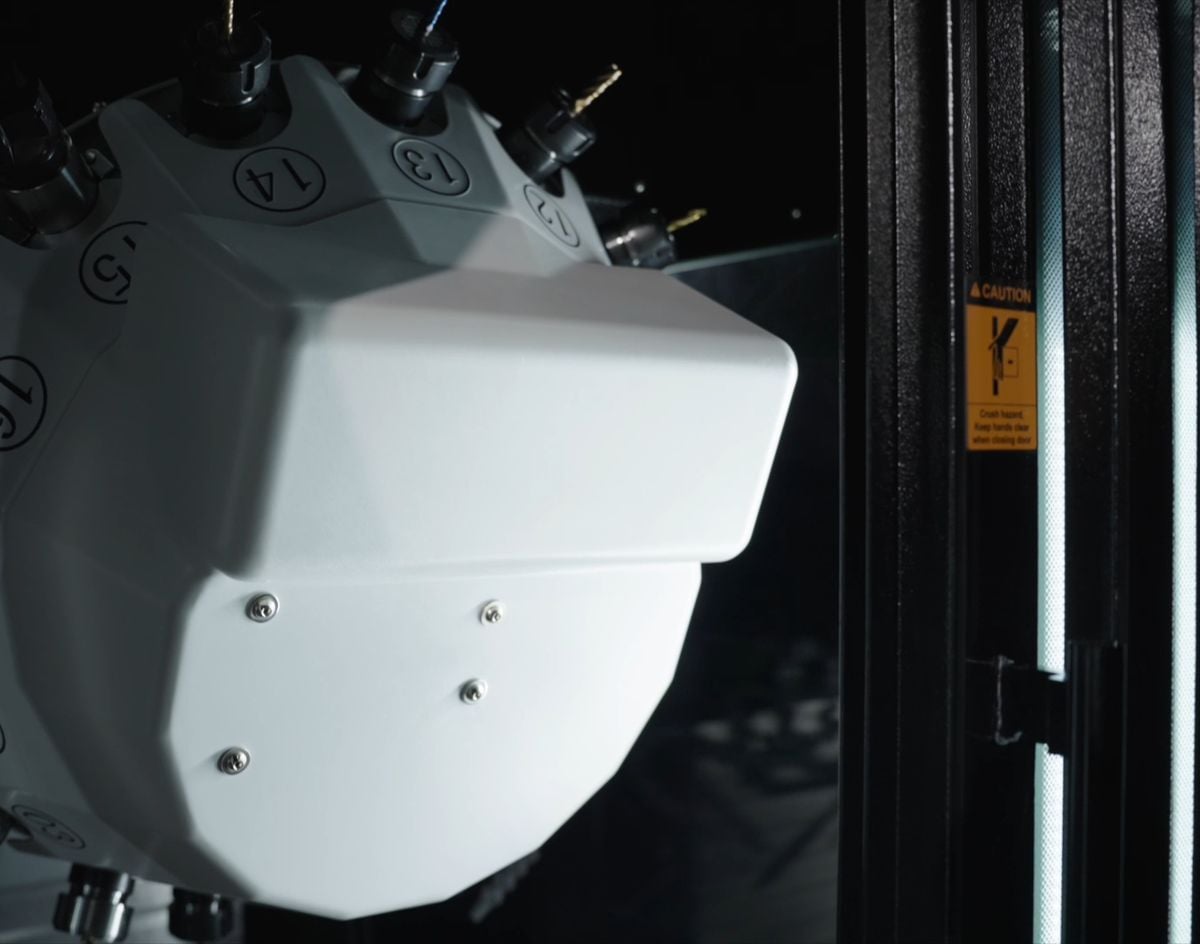

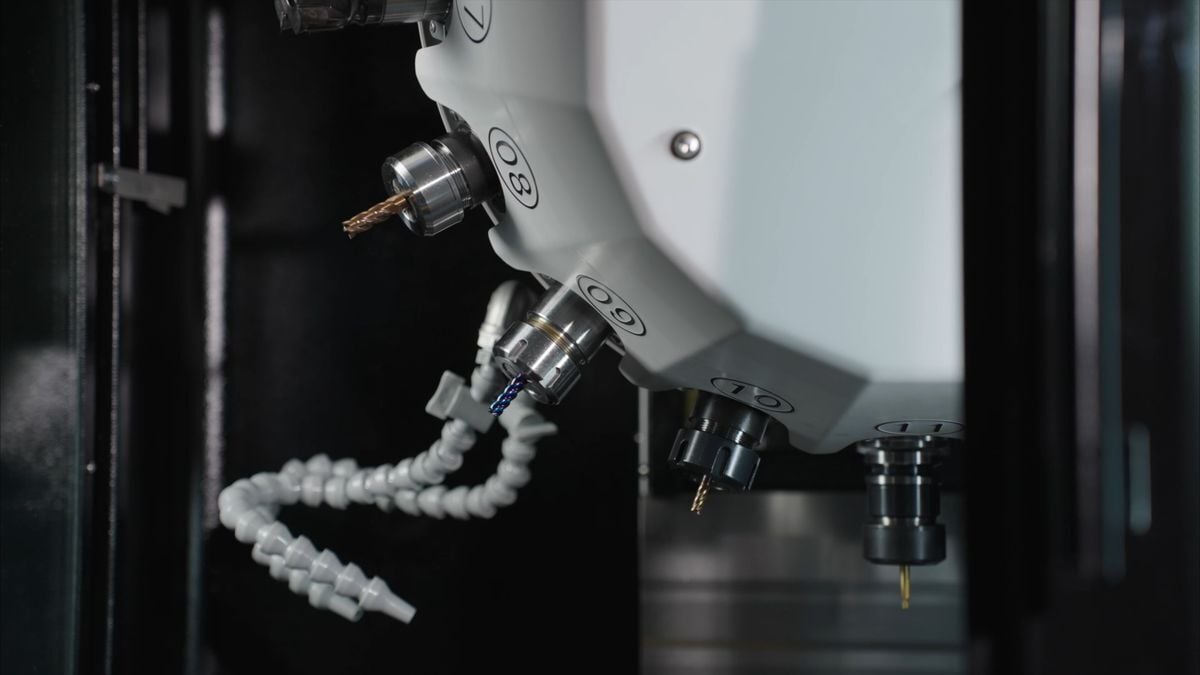

Nagy sebességű szervo szerszámcserélő

16 pozíciós BT30 kúppal

SYIL X5 opciók

Fedezze fel a sokoldalú SYIL X5 mini malmot, amely tökéletes hobbi felhasználók és profik számára. Kompakt kialakítás, nagy pontosság és megfizethető ár.

Árajánlat kérése

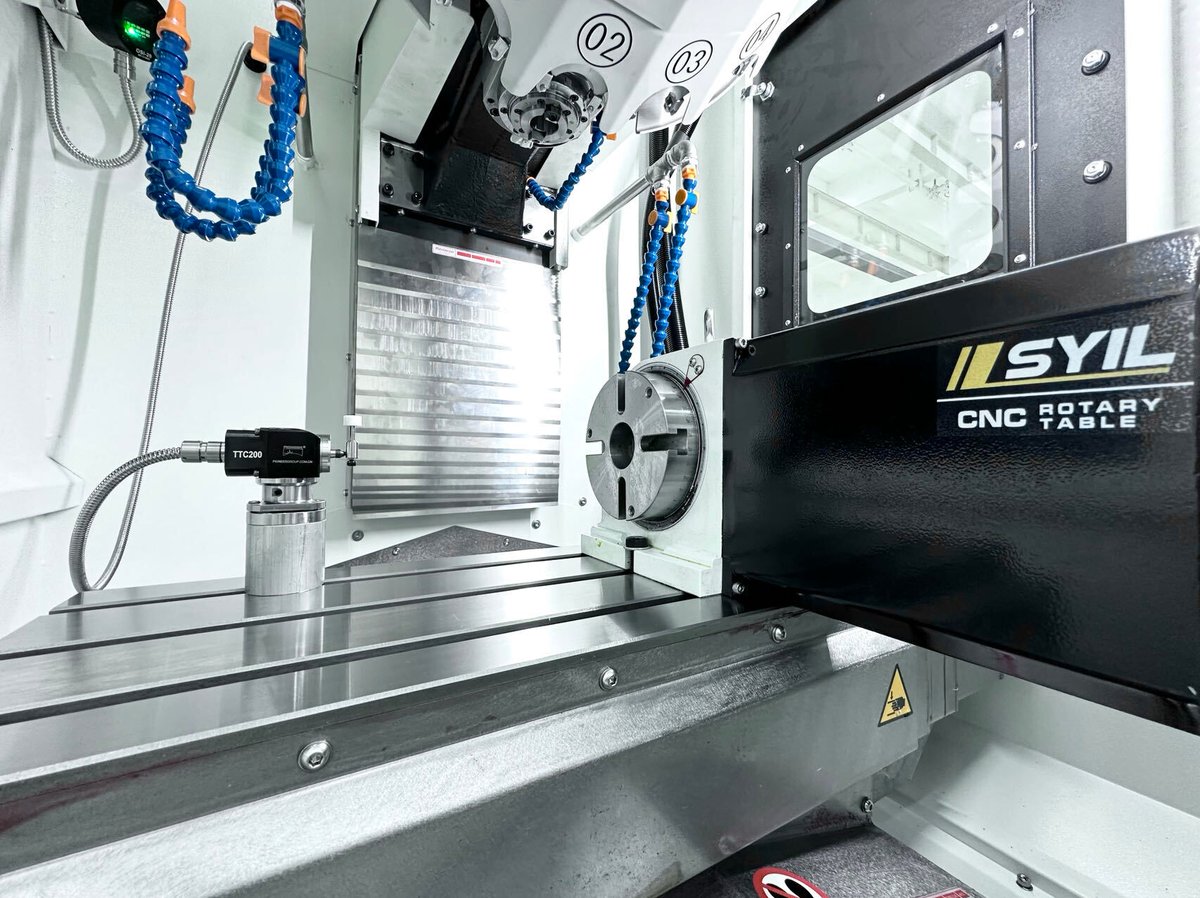

4. tengelyes NC forgóasztal

125 mm.

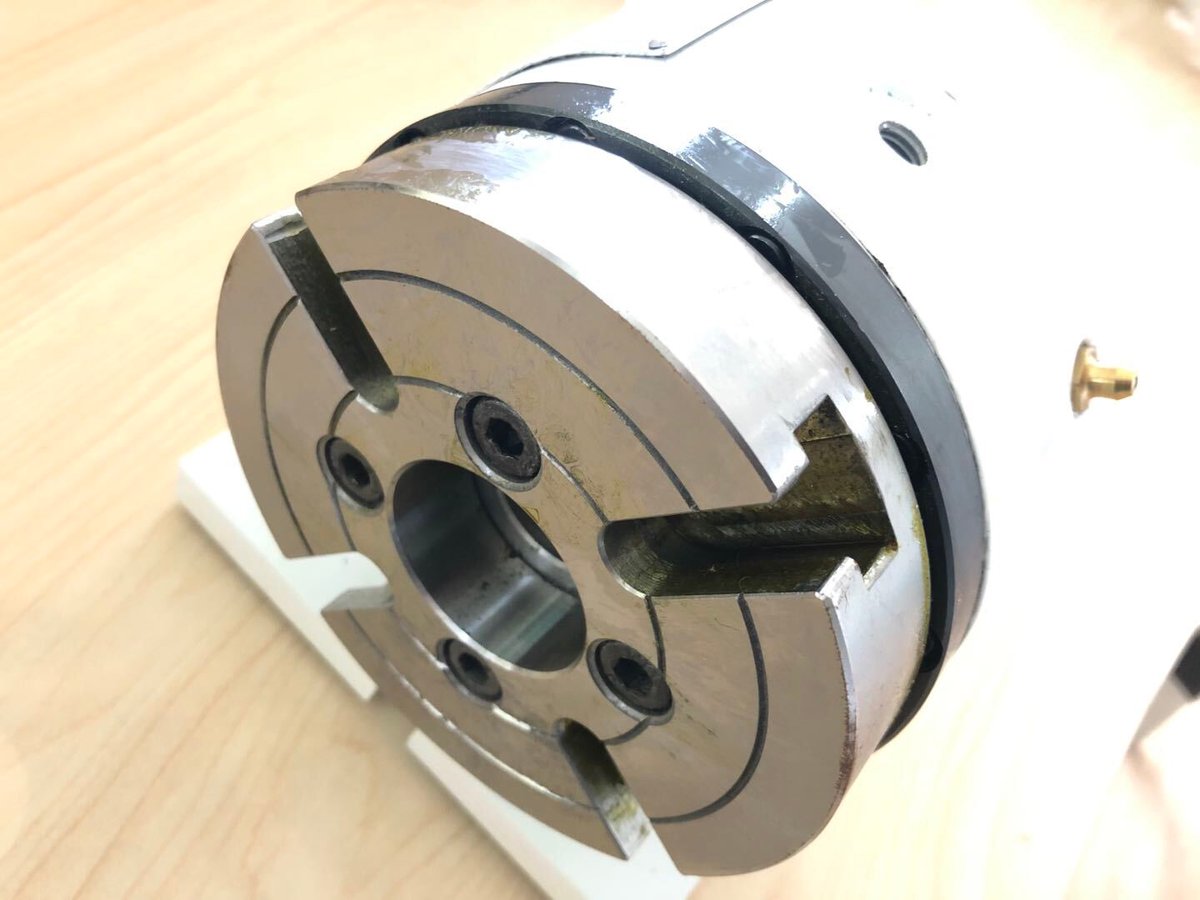

Féknyereg

125 mm-es NC forgóasztalhoz.

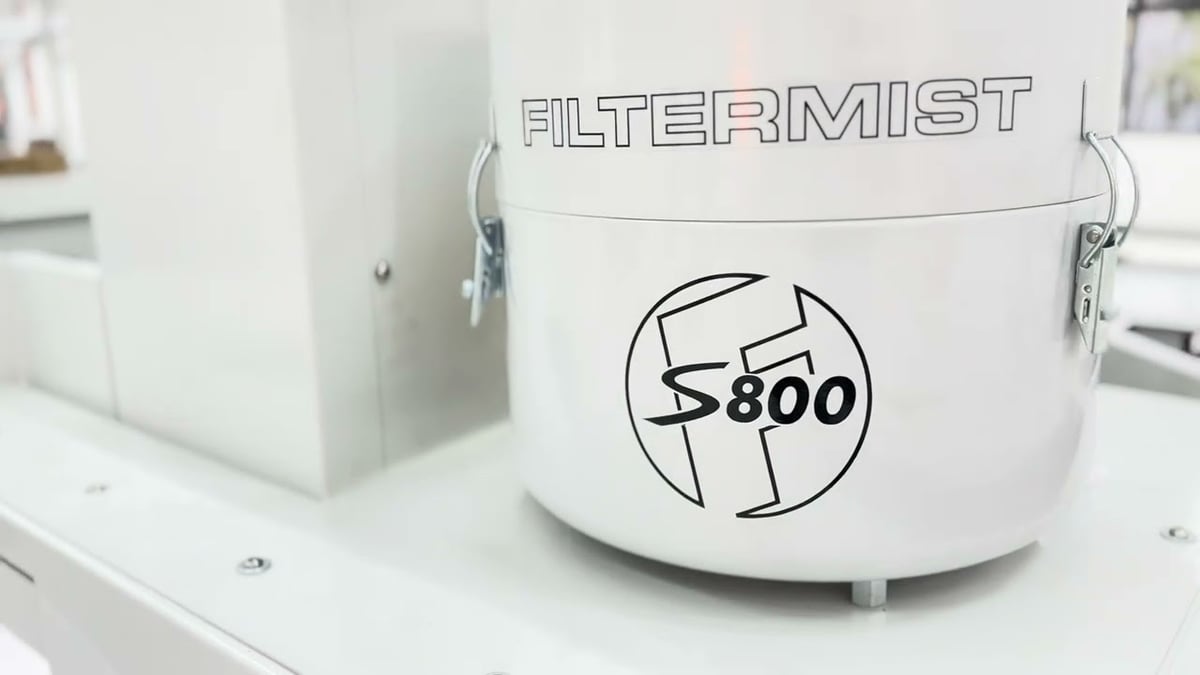

Szűrőberendezés

S200 elszívóegység.

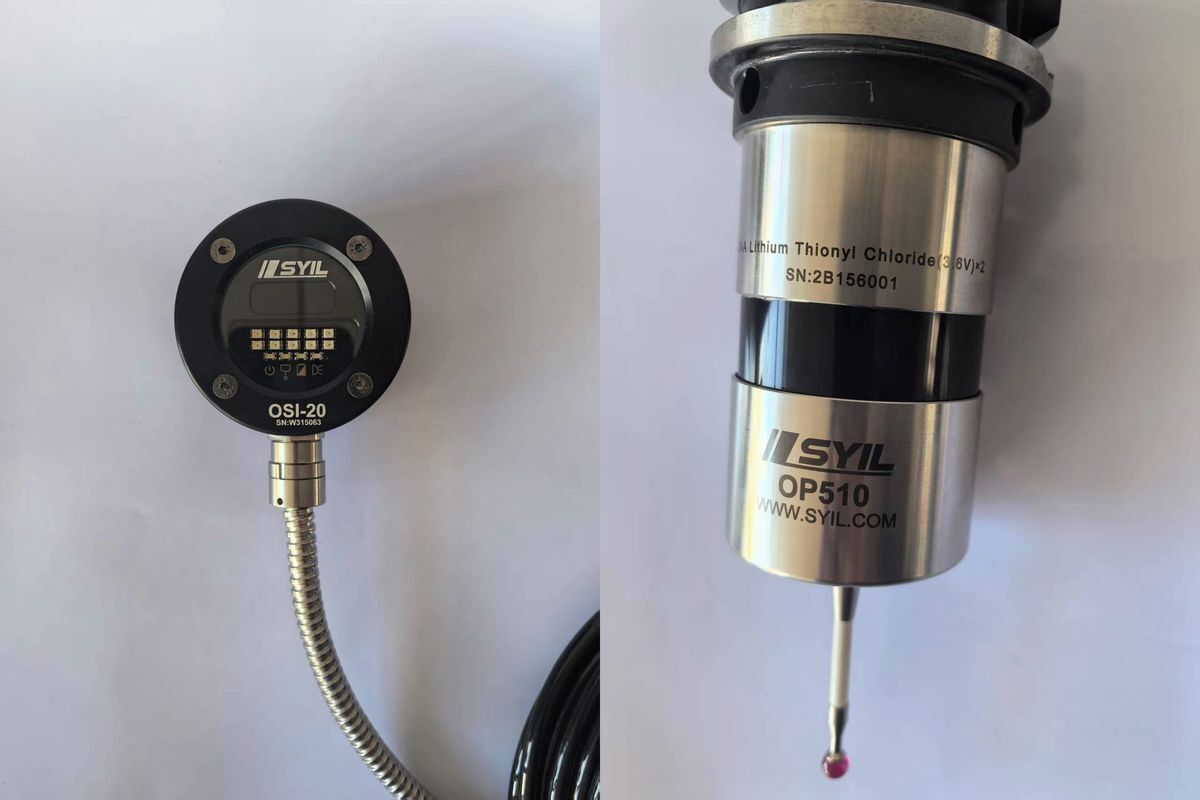

Vezeték nélküli szonda

A Lorem Ipsum egyszerűen a nyomtatásban szereplő kamu szöveg.

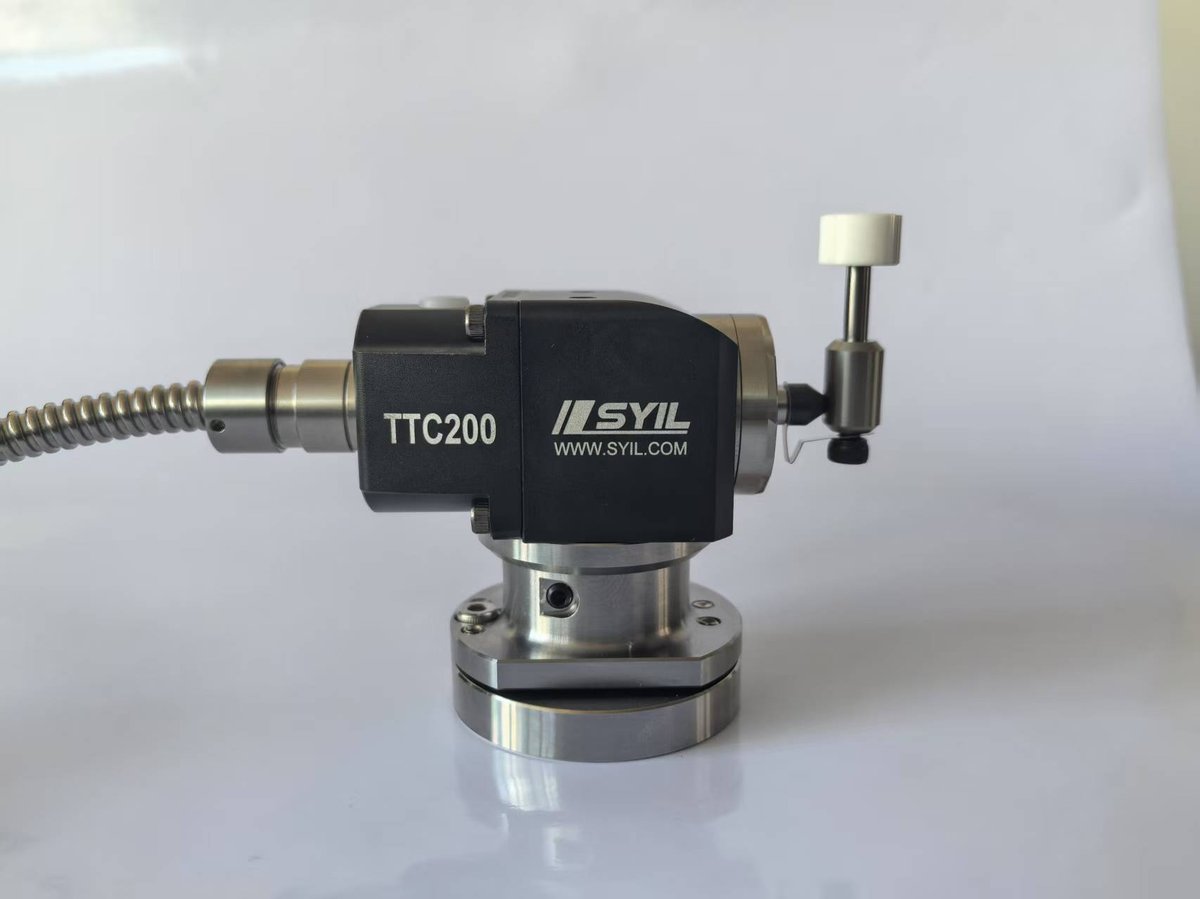

Szerszámbeállító

A Lorem Ipsum egyszerűen a nyomtatás sablonszövege.

Szerszámcsomag

A Lorem Ipsum egyszerűen a nyomtatás sablonszövege.

Műszaki adatok

logo
X5
X7
X9
X11
Utazási távolságok
X-tengely (mm)
300
400
760
1000
Y-tengely (mm)
260
300
500
500
Z-tengely (mm)
300
380
500
500
Távolság az orsó orrától az asztallapig
150-450
150-530
100-600
110-610
Az orsó és az oszlop felülete közötti távolság
330
358
530
650
Táblázat
Asztal mérete (mm)
560×260
700×300
860×500
1050×550
Asztalterhelés (kg)
150
150
500
600
Asztal felülete (szám × méret × távolság mm-ben)
3×14×80
3×14×100
18×5×100
18×5×90
Orsó
Orsó kúpos
BT30
BT30
BT40
BT40
Teljesítmény - hajtás
Közvetlen
Öv
Öv
Öv
Max. orsó fordulatszám (rpm)
20,000
12,000
10,000
10,000
Takarmány
Gyorsmenet (mm/perc)
30,000
30,000
30,000
30,000
Vágási előtolás (mm/perc)
10,000
10,000
10,000
10,000
Automata szerszámváltó
Írja be
Kerék
Kar
Kar
Kar
Szerszámtartó
BT30
BT30
BT40
BT40
Szerszámtároló kapacitás
16
16
24
24
Max. szerszám átmérője (mm)
63
63
125
125
Max. szerszám hossza (mm)
200
200
240
300
Max. szerszám súlya (kg)
3
3
7
7
Szerszámról szerszámra
1
1.5
2
2.5
Egyéb adatok
A gép súlya (kg)
2180
2200
5000
7000
A gép méretei H x Sz x Ma (mm)
Lábnyom a hűtőfolyadék tartállyal és a vezérlővel együtt
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Min./max. légnyomás (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
A hűtőfolyadék tartály térfogata (liter)
80
80
130
240
