SYIL X7 kompakt CNC gép

Kis méret, nagy előnyök

400×300×380 mm tengelymozgás
12 férőhelyes automata esernyőtár típusú szerszámváltó
12 000 ford./perc BT30 orsó
SCHNEEBERGER ásványöntvény

Kérj ajánlatot

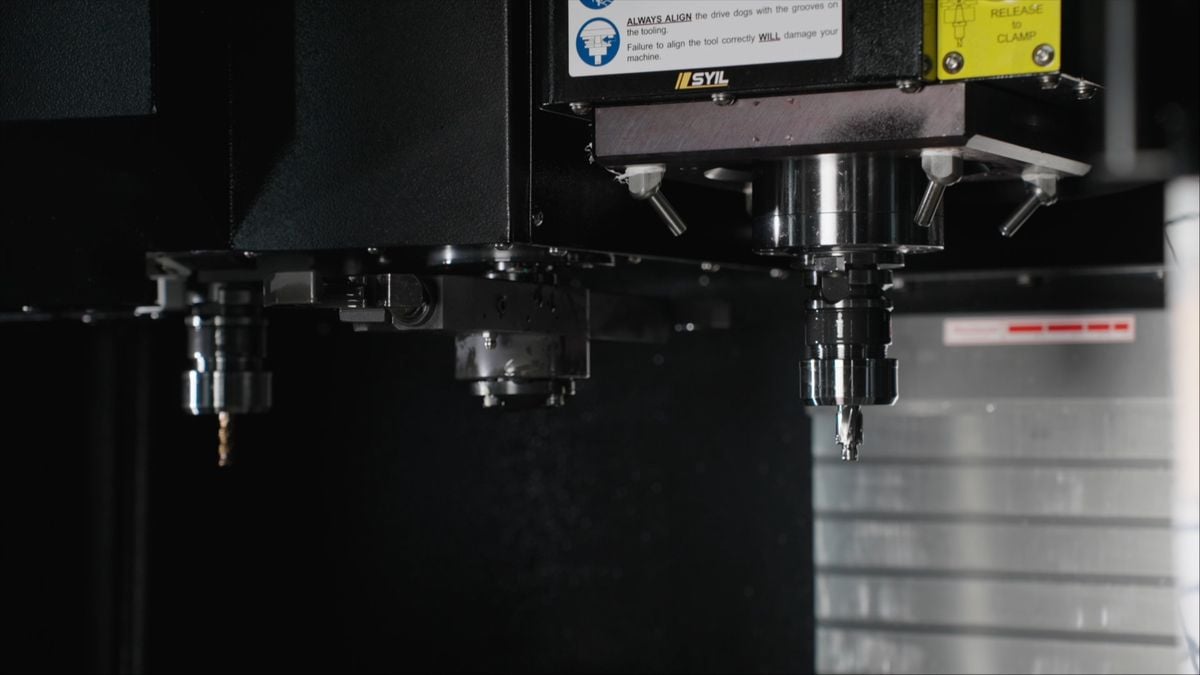

Asztal

Asztalméret:

700×300 mm

T-hornyok (darabszám×méret×távolság):

3×14×100 mm

Max. asztalterhelés:

150 kg

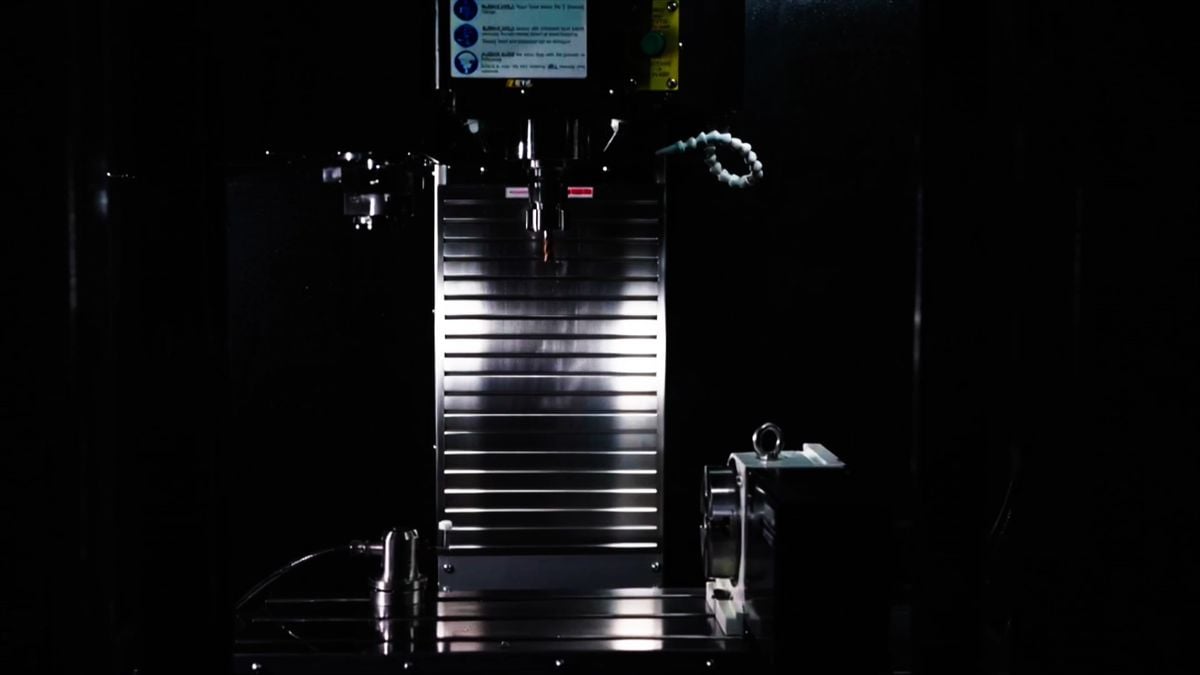

Mozgástartomány

X-irányú elmozdulás:

400 mm

Y-irányú elmozdulás:

300 mm

Z-irányú elmozdulás:

380 mm

Orsóvég és asztalfelület közötti távolság:

150-530 m

Orsó és oszlopfelület közötti távolság:

358 mm

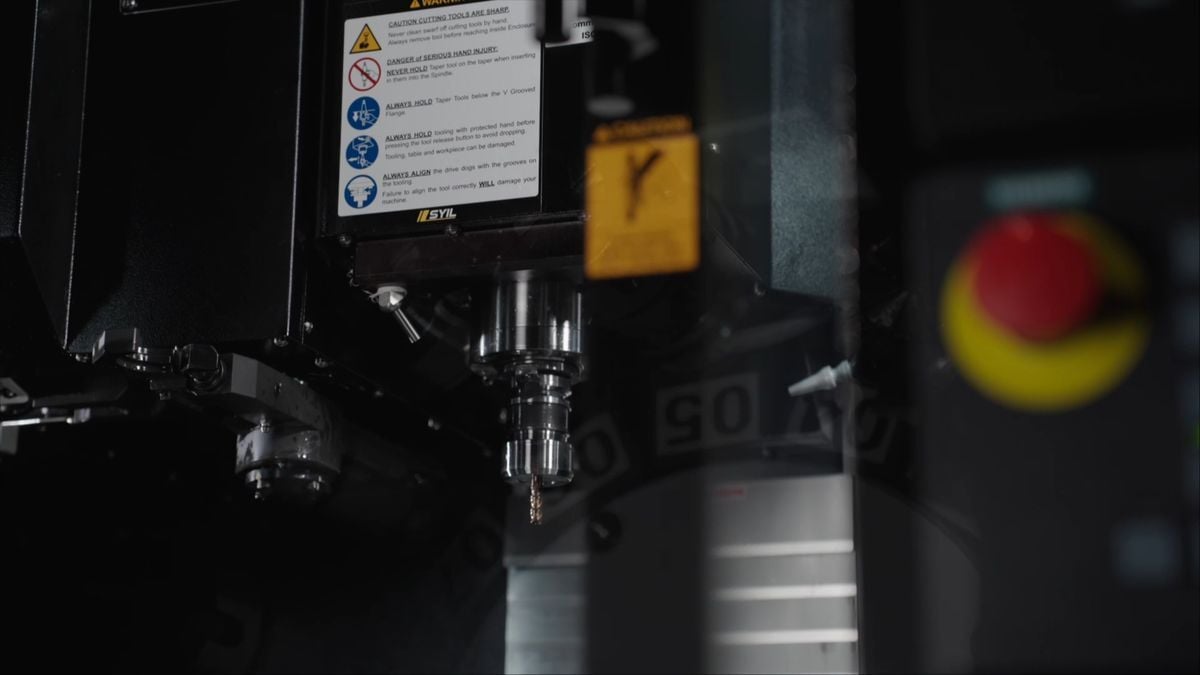

Orsó

Orsókúp:

BT30

Orsófordulatszám:

12 000 ford./perc

Hajtás módja:

Szíjhajtás

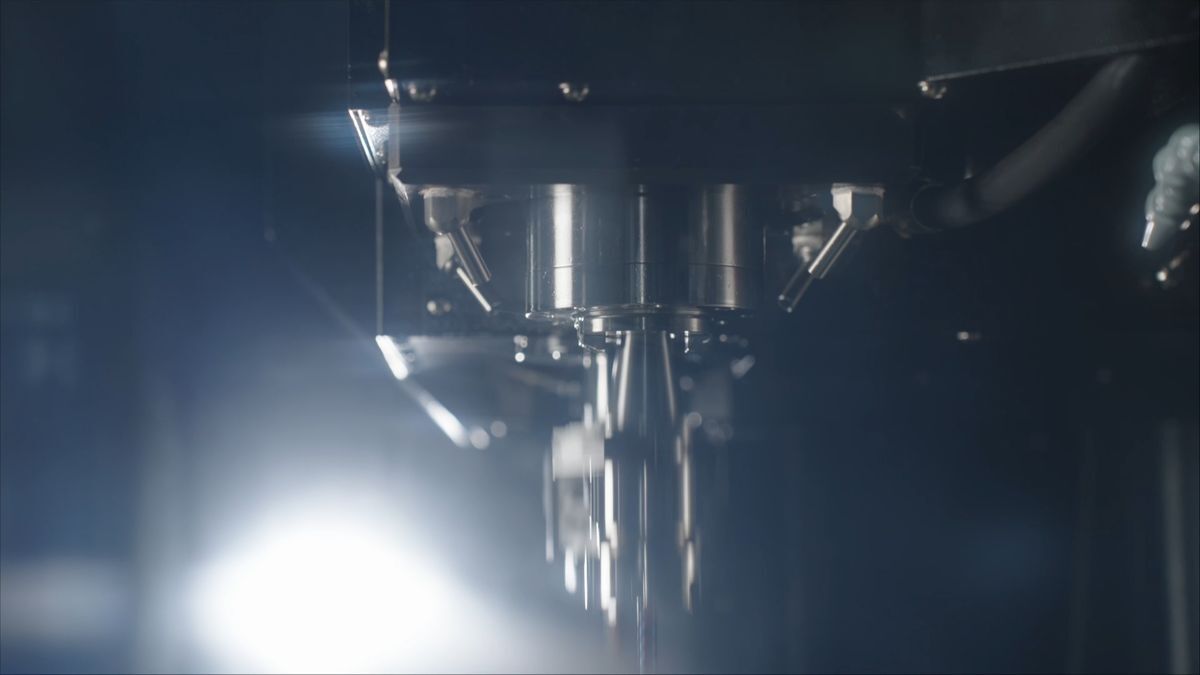

Előtolás

Megmunkálási előtolás:

10 000 mm/perc

Gyorsjárat:

30 000 mm/perc

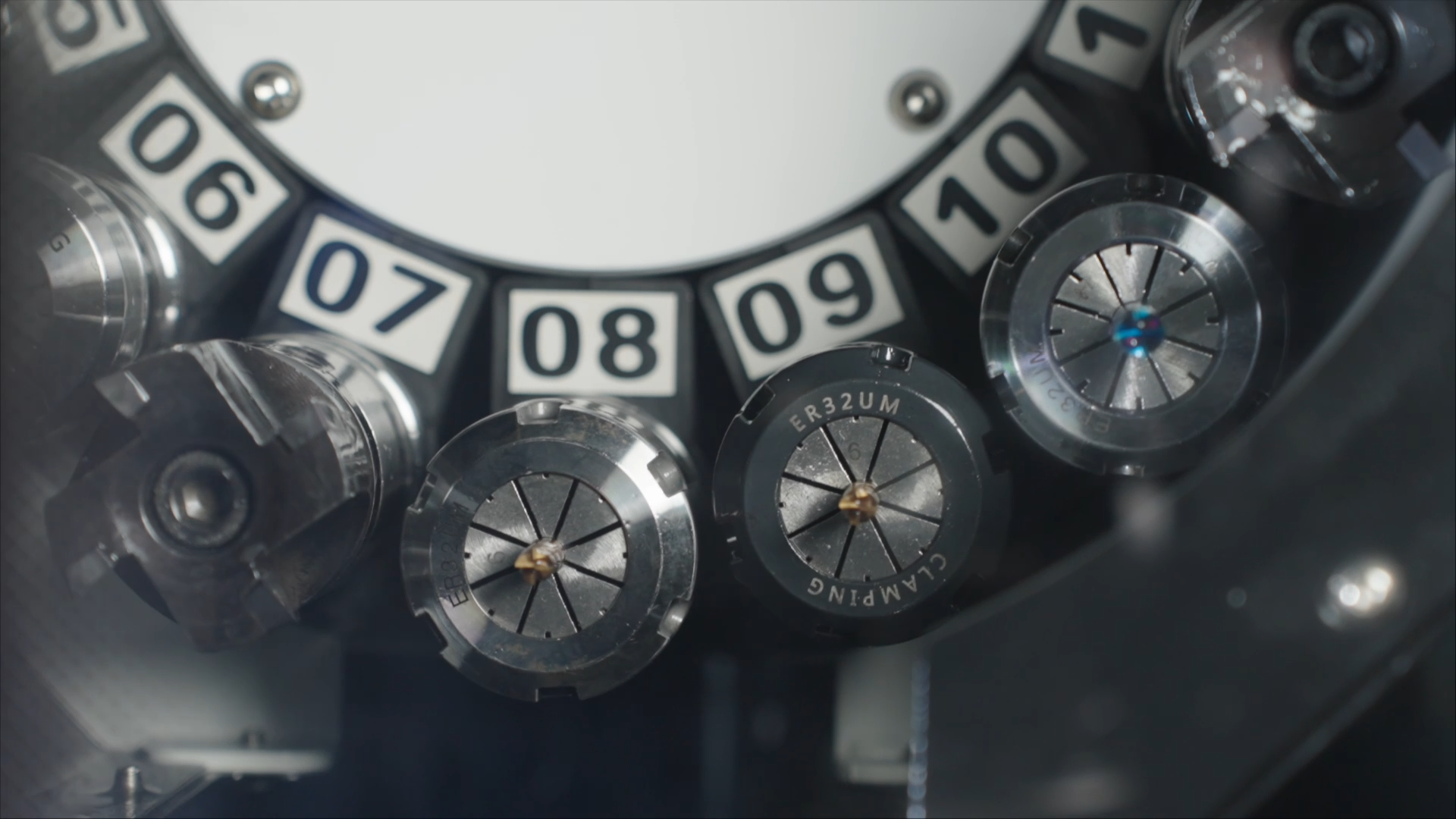

Automata szerszámváltó

Szerszámtípus:

Esernyőtár

Szerszámtár kapacitása:

12 db

Max. szerszámátmérő:

63 mm

Max. szerszámhossz:

200 mm

Max. szerszámsúly:

3 kg

Szerszám–szerszám csereidő:

1.5 s

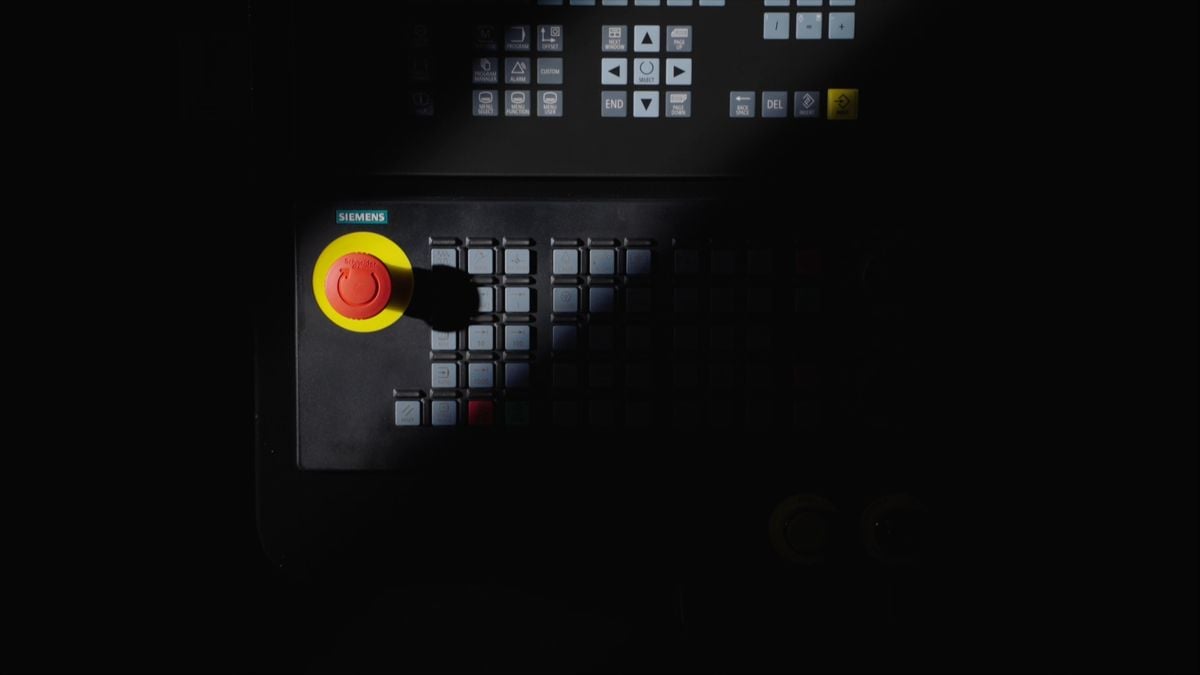

Teljesítmény – Siemens 828

Orsómotor teljesítmény (névleges/max.):

7,5/11 kW

Hajtómotorok (X,Y,Z):

1,1/2,2/2,2 kW

Tápellátás:

AC380V / 3 fázis

Teljesítményigény:

14 kVA

Teljesítmény – Syntec

Orsómotor teljesítmény (névleges/max.):

8,2/12 kW

Hajtómotorok (X,Y,Z):

1,1/1,7/2,4 kW

Tápellátás:

AC380V / 3 fázis

Teljesítményigény:

14 kVA

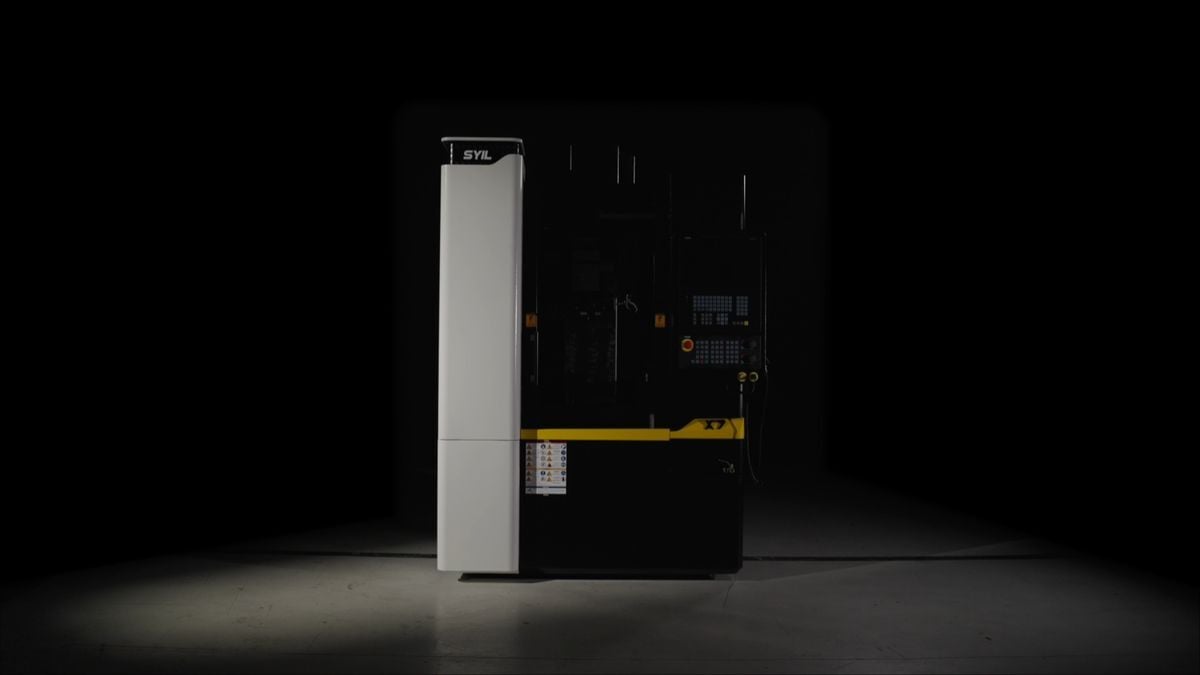

Gép mérete és súlya

Alapterület (H×Sz×M):

1800×1600×2250 mm (70,87 × 62,99 × 88,58")

Súly:

2200 kg

SYIL X7 műszaki adatok

Növeld a termelékenységed ezzel a kompakt CNC marógéppel

Kérj ajánlatot

SYIL × Siemens SINUMERIK

A SYIL X7 alapfelszereltségként a Siemens SINUMERIK 828D vezérlőrendszerrel van ellátva. Egyedülálló CNC teljesítményével a SINUMERIK 828D új termelékenységi szabványt állít fel a SYIL gépeken történő marásban. Az új SINAMICS hajtásokkal és SIMOTICS mozgásvezérlő motorokkal a SINUMERIK 828D még nagyobb hatékonyságot biztosít. A robusztus hardverarchitektúra és az intelligens vezérlési algoritmusok, a kiváló minőségű hajtás- és motortechnológiával együtt maximális dinamikát és pontosságot garantálnak a megmunkálás során.

Kérj ajánlatot

SYIL X7

A legjobb beépített komponensek hajtják

A kategóriájában legjobb ár-érték arányú CNC marógép

A SYIL X7 kis CNC gép kis helyigénnyel rendelkezik, miközben páratlan sebességet nyújt. Teljes CNC képességeket biztosít kompakt méretben, garantálva a magas feldolgozási minőséget. Ráadásul ez a rendkívül hatékony CNC marógép megfizethető áron érhető el. Kiváló teljesítménye és elérhető ára miatt ideális választás minden CNC megmunkáláshoz, alacsony fajlagos költség mellett.

Schneeberger

Ásványöntvény gépváz

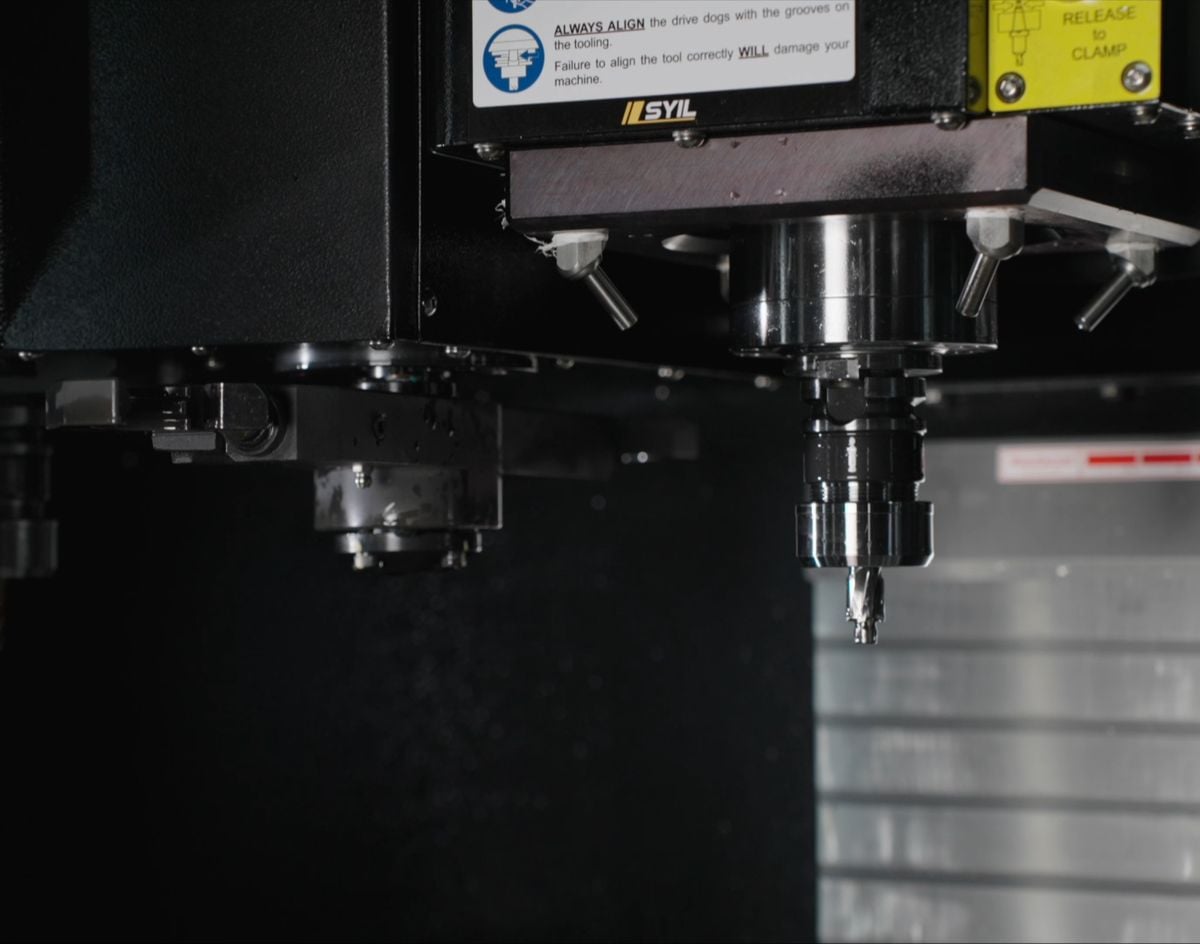

THK

Nagy pontosságú golyósorsók és lineáris vezetékek

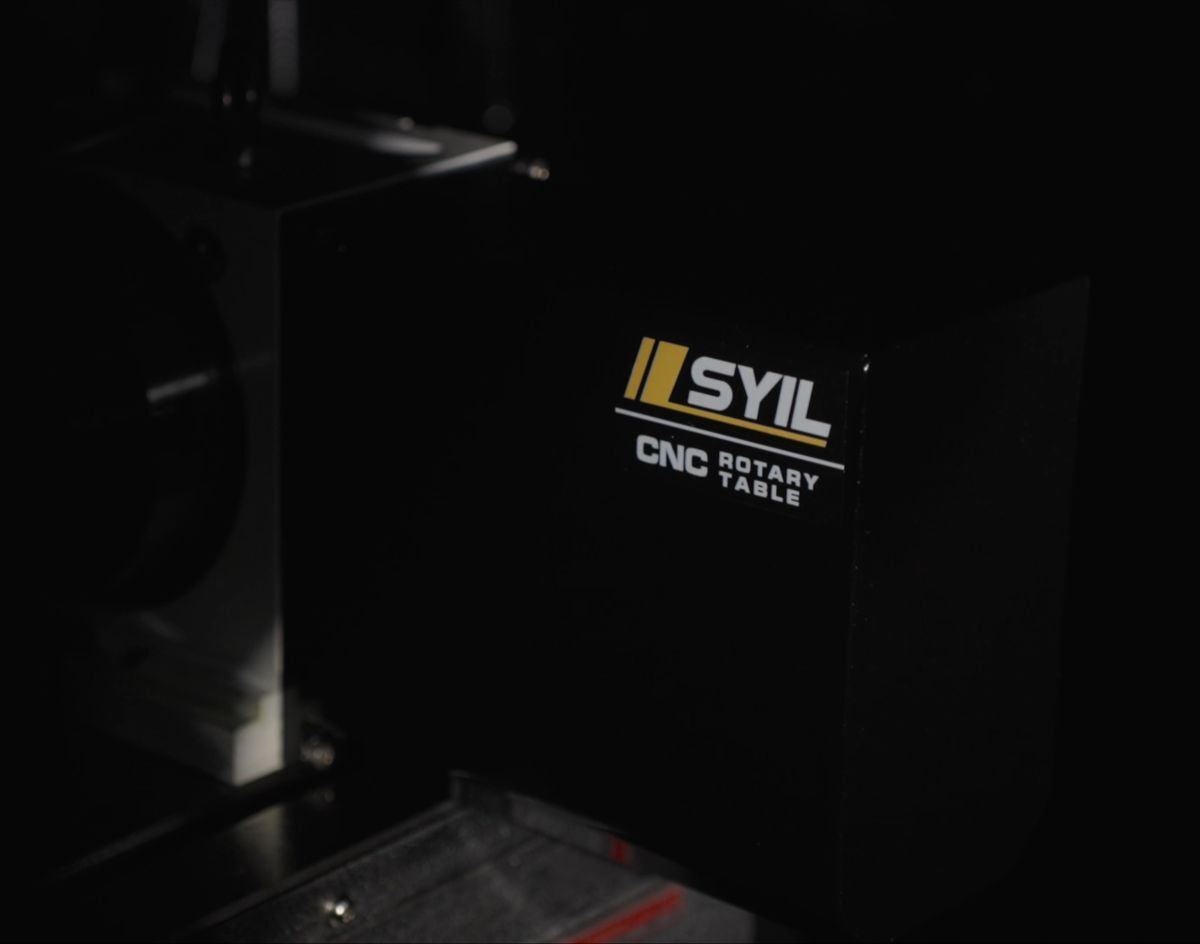

4. tengely

Adj egy 4. tengelyt a 3 tengelyes megmunkálóközpontodhoz

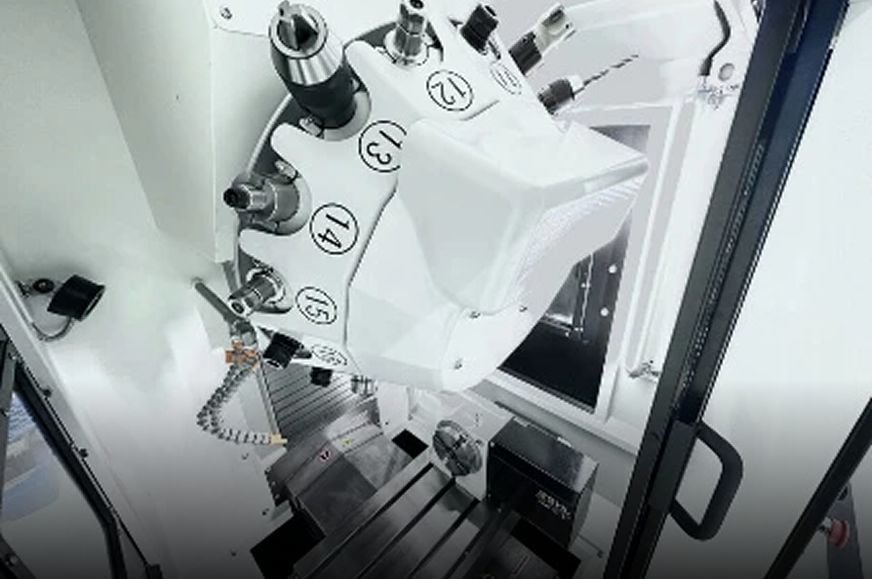

Nagysebességű szervós szerszámváltó

16 pozíció, BT30

SYIL X7 opciók

Fedezd fel a sokoldalú SYIL X7 mini marógépet, amely tökéletes hobbifelhasználóknak és szakembereknek egyaránt. Kompakt kialakítás, nagy pontosság és megfizethető ár.

Kérj ajánlatot

4. tengely NC forgóasztal

125 mm

Szegnyereg

125 mm-es NC forgóasztalhoz

Szonda rendszer

Vezeték nélküli típus

Szerszámbemérő

Kábeles típus, TTC200

Filtermist

S800

Műszaki adatok

logo
X5
X7
X9
X11
Asztal
Asztalméret (mm)
560×260
700×300
860×500
1050×550
Asztalterhelés (kg)
150
150
500
600
Asztalfelület (darabszám×méret×távolság mm-ben)
T-hornyok 3×14×80
T-hornyok 3×14×100
T-hornyok 5×18×100
T-hornyok 5×18×90
Mozgástartomány
X-tengely (mm)
300
400
760
1000
Y-tengely (mm)
260
300
500
500
Z-tengely (mm)
300
380
500
500
Orsóvég és asztalfelület közötti távolság
150-450
150-530
100-600
110-610
Orsó és az oszlopfelület közötti távolság
330
358
530
650
Orsó
Orsókúp
BT30
BT30
BT40
BT40
Hajtásmód
Direkt
Szíjhajtás
Szíjhajtás
Szíjhajtás
Max. orsófordulatszám (ford./perc)
20 000
12 000
10 000
10 000
Előtolás
Gyorsjárat (mm/perc)
30 000
30 000
30 000
30 000
Megmunkálási előtolás (mm/perc)
10 000
10 000
10 000
10 000
Automata szerszámváltó
Típus
Kerék
Karos
Karos
Karos
Szerszámtartó
BT30
BT30
BT40
BT40
Szerszámtár kapacitása
16
12
24
24
Max. szerszámátmérő (mm)
63
63
125
125
Max. szerszámhossz (mm)
200
200
240
300
Max. szerszámsúly (kg)
3
3
7
7
Szerszám–szerszám csereidő (s)
1
1,5
2
2,5
Egyéb adatok
Gépsúly (kg)
2180
2200
5000
7000
Gép méretei H × Sz × M (mm)Alapterület, beleértve a hűtőtartályt és a vezérlőt
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Min./max. levegőnyomás (MPa (psi))
0,4/0,8 (60/120)
0,4/0,8 (60/120)
0,4/0,8 (60/120)
0,4/0,8 (60/120)
Hűtőtartály kapacitás (liter)
80
80
130
240
