THK
Nagy pontosságú golyósorsók és lineáris vezetékek
Megmunkálási kapacitás
Tokmány mérete
200 mm
Max. lengési átmérő az ágy felett
ø550 mm
Max. lengési átmérő a szán felett
ø290 mm (Y tengellyel: 200 mm)
Max. munkadarab hossz
500 mm (Y tengellyel: 530 mm, ellenorsóval: 450 mm)
Max. munkadarab átmérő
ø380 mm
.png)
Orsó
Max. fordulatszám:
4000 ford./perc
Főorsóhomlok mérete
A2-6
Orsófurat átmérő
ø63 mm
Átmenő orsófurat átmérő
ø52 mm
Orsóteljesítmény
11/15kW
Min. C tengely indexelés
0.001°
Ellenorsó
Tokmány méret
150 mm
Névleges/max. fordulatszám
1750/6000 ford./perc
Főorsóhomlok mérete
A2-5
Orsófurat átmérő
ø56 mm
Átmenő orsófurat átmérő
ø45 mm
Orsóteljesítmény
11kW
Mozgások
530 mm
Gyorsjárat
30 m/perc
Szerszámtartó
Típus
Erőtorony (Power Turret)
Szerszámok
12
Min. váltási idő szerszámtól–szerszámig
0,2 s
Max. váltási idő szerszámtól–szerszámig
0,5 s
Max. szerszámszár méret
25×25 mm
Max. szerszámtartó átmérő
ø40 mm
Max. szerszám sebessége:
5000 ford./perc
Élő szerszámmodell
BMT55
Mozgások
X gyorsjárat
30 m/perc
Z gyorsjárat
30 m/perc
Y gyorsjárat
15 m/perc
X mozgás
190+10 mm
Z mozgás
550 mm (Y tengellyel: 490±50 mm)
Szegnyereg
Szegnyereg és tokmány közötti mozgás
465 mm (Y tengellyel: 500 mm)
Szegnyereg gyorsjárat
30 m/perc
Szerszámvég-kialakítás
MT4
Méretek és súly
Méretek (H×Sz×M)
2500×1720×1740 mm (Y tengellyel: 2680×1750×1850 mm, ellenorsóval: 2680×1750×1850 mm)
Súly
4000kg

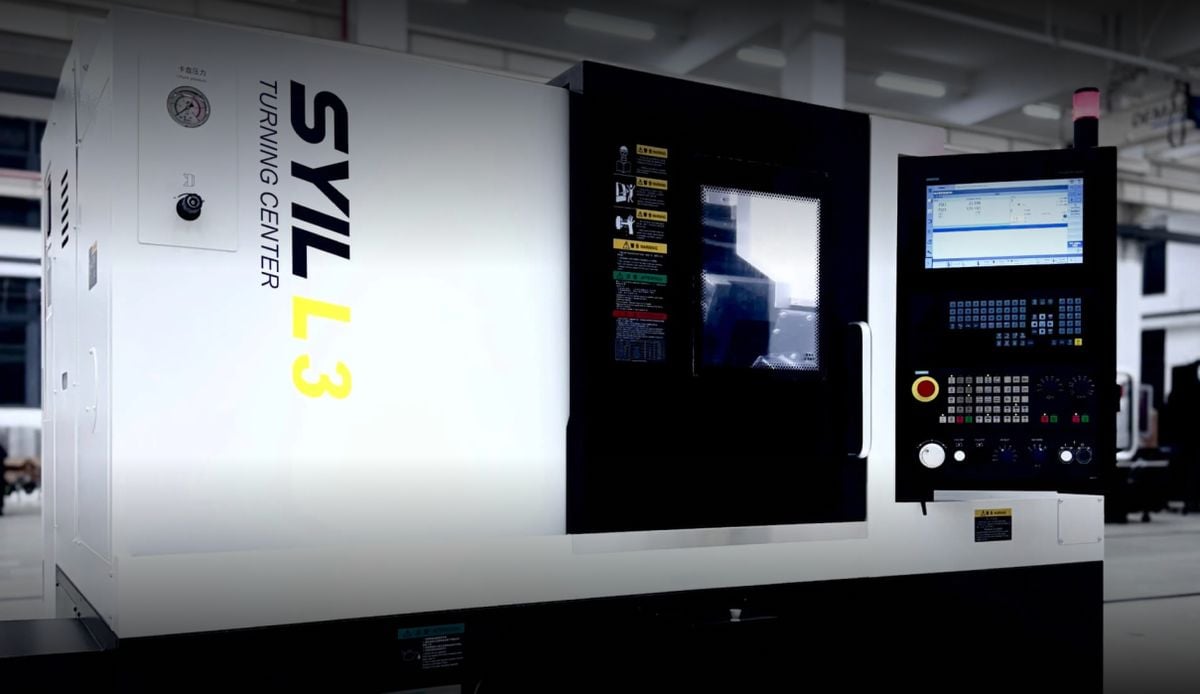

SYIL L3 fő jellemzők
A SYIL L3 élőszerszámos esztergaközpont a nagy teljesítmény érdekében. Kis- és közepes méretű munkadarabok CNC megmunkálására.
.png)

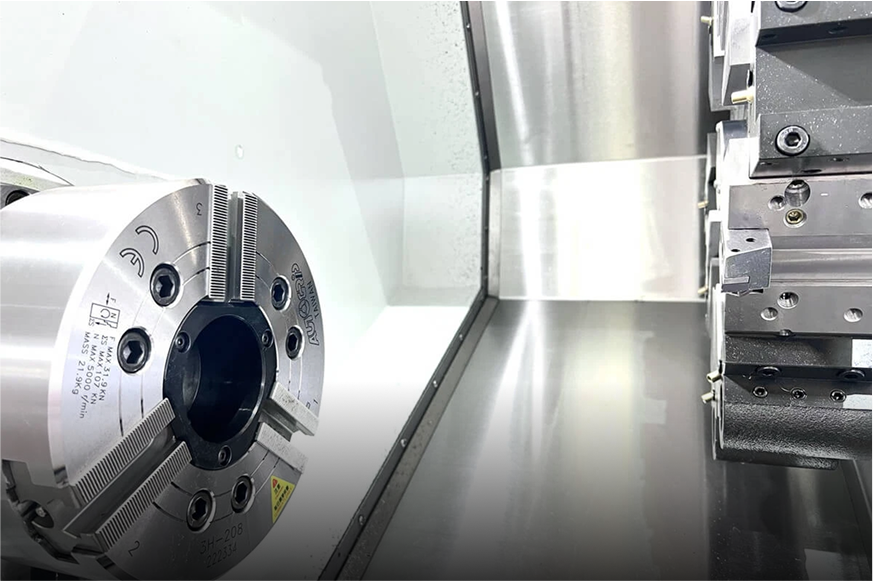

Nagysebességű szervós orsóegység
Maximális orsófordulat: 4500 ford./perc
SYIL L3 opciók

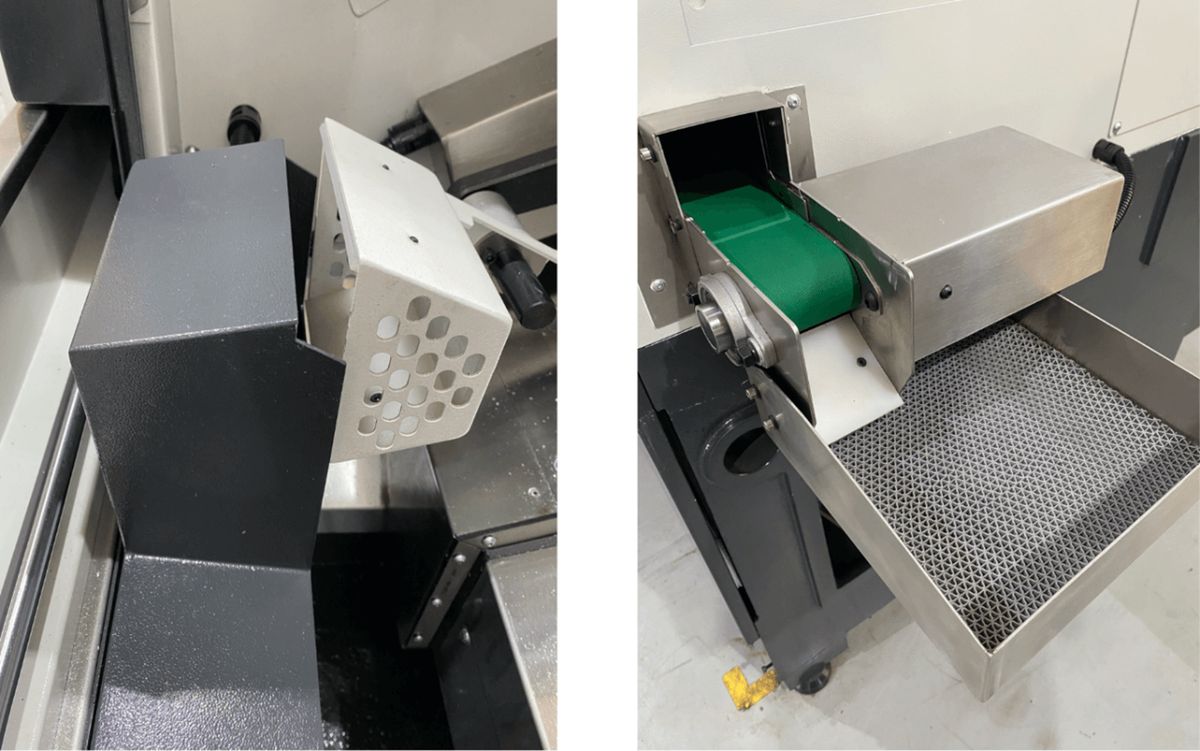

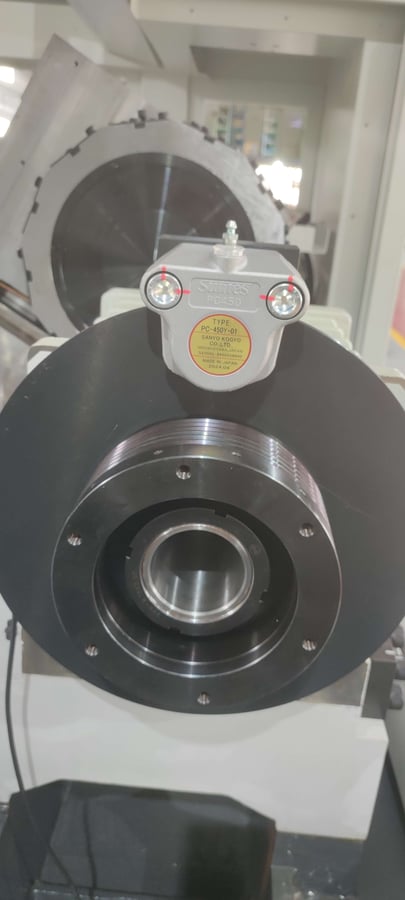

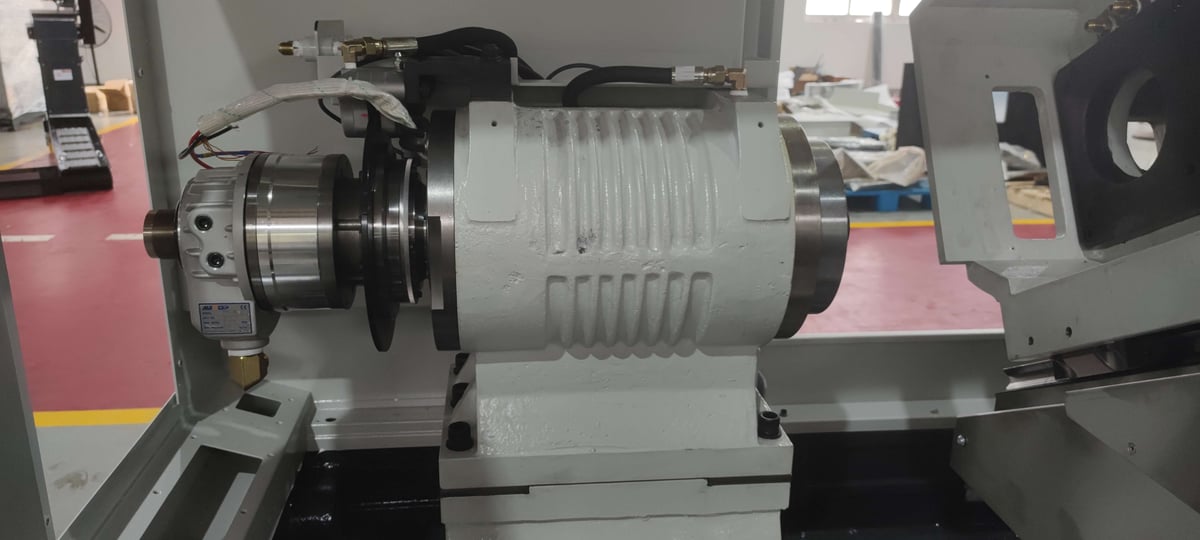

150 mm-es alorsó tokmány, 6000 ford./perc

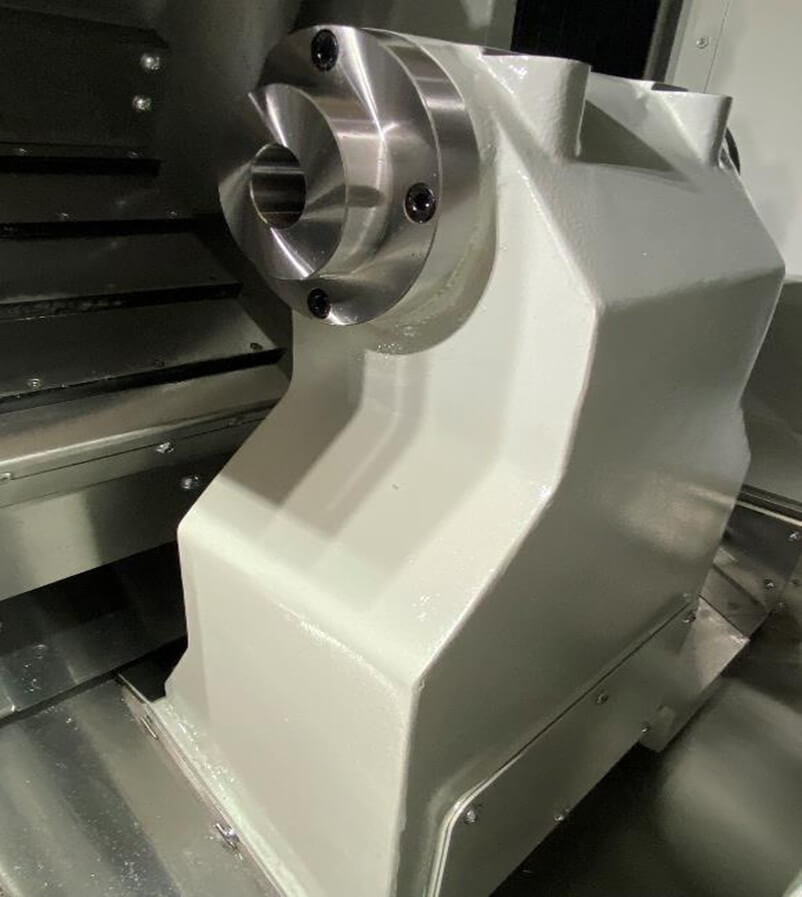

Egyedi kijelzővel a Szegnyereg mozgásához

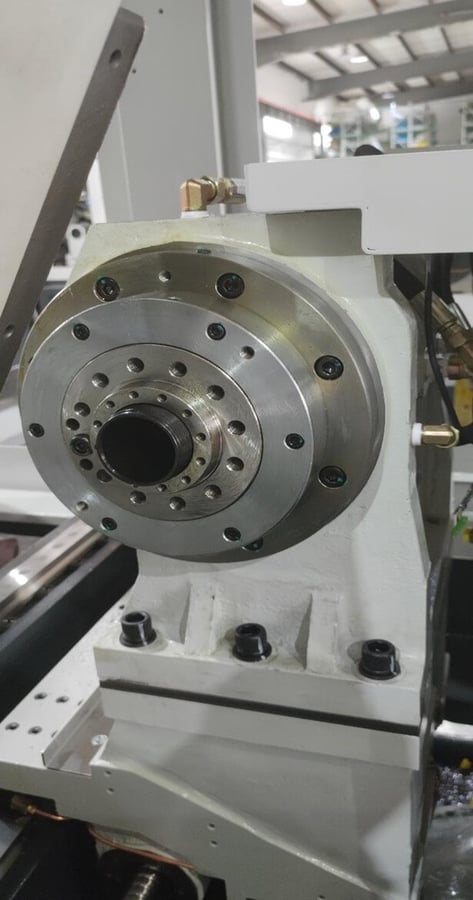

Programozható Szegnyereg egyedi kijelzővel

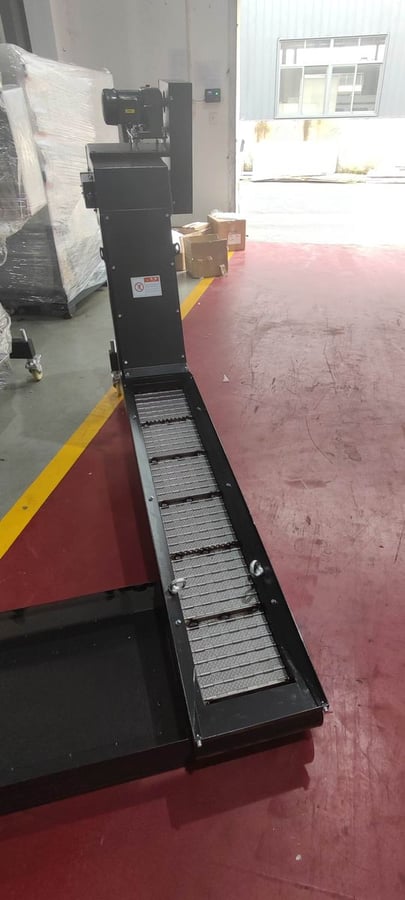

Forgácsgyűjtő kocsival

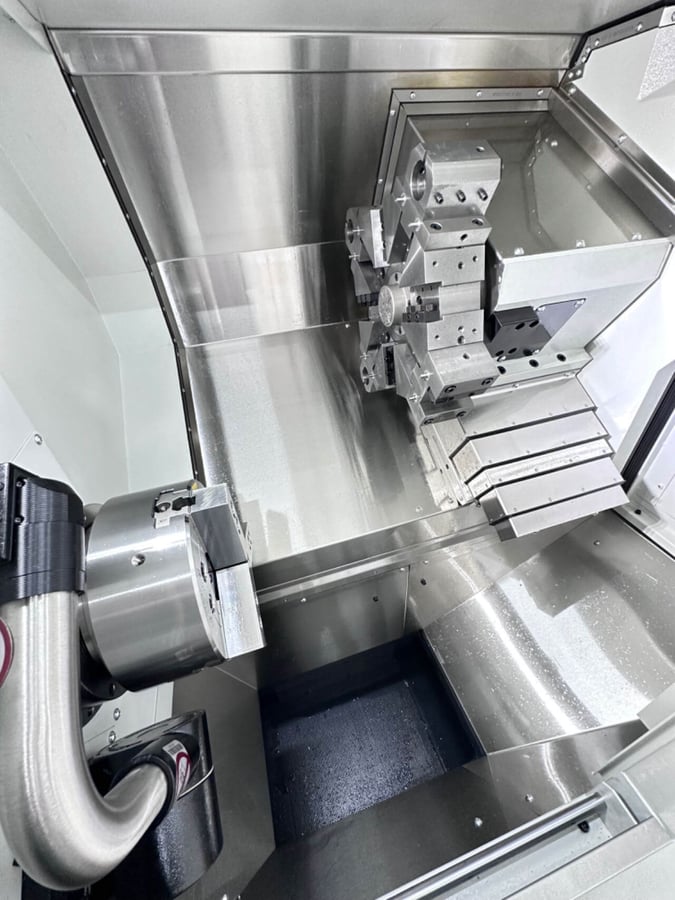

Renishaw
L3-hoz

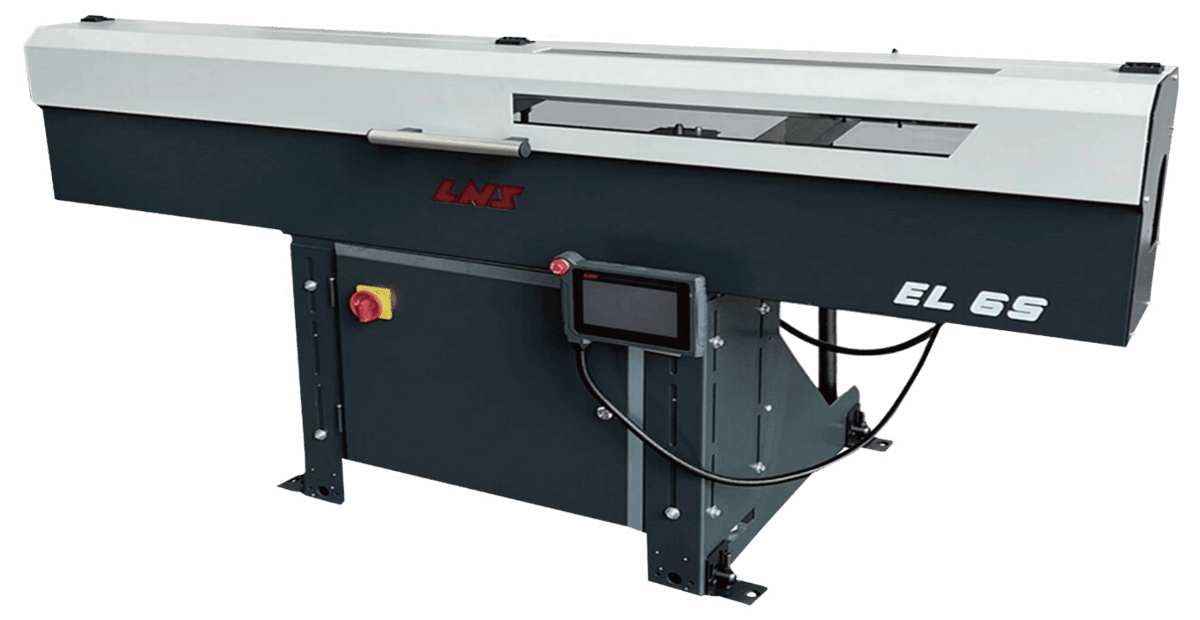

LNS EL65
L3-hoz
Műszaki adatok
L2
L3
L4
Megmunkálási kapacitás
Tokmány méret
8 collos
8 collos
10 collos
Max. átmérő ágy felett
ø510 mm
ø550 mm
ø630 mm
Max. átmérő szán felett
ø260mm
ø290mm (Y tengellyel: 200 mm)
ø330 mm
Max. munkadarab hossz
300mm
500mm (Y tengellyel: 530 mm, ellenorsóval: 450 mm)
800 mm (1100 mm/ 1500mm)
Max. munkadarab átmérő
ø380mm
ø380mm
ø520mm
Orsó
Max. fordulatszám
4000 ford./perc
4000 ford./perc
3500 ford./perc
Főorsóhomlok mérete
A2-6
A2-6
A2-8
Orsófurat átmérő
ø66mm
ø63mm
ø91mm
Átmenő orsófurat átmérő
ø52mm
ø52mm
ø75mm
Orsóteljesítmény
11/15kW
11/15kW
15/18,5 kW
Min. C tengely indexelés
--
0.001°
--
Ellenorsó
Tokmány méret
--
6 collos
--
Névleges/max. fordulatszám
--
1750/6000 ford./perc
--
Főorsóhomlok mérete
--
A2-5
--
Orsófurat átmérő
--
ø56mm
--
Átmenő orsófurat átmérő
--
ø45mm
--
Orsóteljesítmény
--
11kW
--
Mozgások
--
530 mm
--
Gyorsjárat
--
30 m/perc
--
Szerszámtartó
Típus
Szervós torony
Erőtorony
Szervós torony
Szerszámok
8/12
12
12
Késtartó mérete
25x25/20x20mm
25x25mm
25x25mm
Furatkés tartó átmérő
ø40/ø32mm
ø40mm
ø40mm
Min. váltási idő szerszámtól–szerszámig
--
0,2 s
0,2 s
Max. váltási idő szerszámtól–szerszámig
--
0,5 `s
0,5 s
Max. élőszerszám fordulat
--
5000 ford./perc
5000 ford./perc
Élőszerszám modell
--
BMT55
BMT55
Mozgások
X gyorsjárat
30 m/perc
30 m/perc
30 m/perc
Z gyorsjárat
30 m/perc
30 m/perc
30 m/perc
Y gyorsjárat
--
15 m/perc
--
X mozgás
200mm
190+10mm
260+10 mm
Z mozgás
360mm
550mm (Y tengellyel: 490±50 mm)
850mm (1150 mm/ 1550 mm)
Szegnyereg
Szegnyereg és tokmány közötti mozgás
--
465 mm (Y tengellyel: 500 mm)
--
Szegnyereg gyorsjárat
--
30 m/perc
10 m/perc
Szerszámvég-kialakítás
--
MT4
MT5
Méretek és súly
Méretek (H×Sz×M)
1775×1600×1690 mm
2500×1720×1740 mm (Y tengellyel: 2680×1750×1850 mm, ellenorsóval: 2680×1750×1850 mm)
2500x1720x1740 mm
Súly
3050kg
4000kg
6200 kg/ 6800 kg/ 7220 kg
